1、简答题某同学通过实验研究小灯泡的电流与电压的关系，可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．（电压表和电流表均视为理想电表）
（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而______（填“增大”、“减小”或“不变”）．
（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）．
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡获得的最小功率是______W．
91考试网

2、简答题某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示

次数

6
U/V
0
0.10
0.20
0.40
0.60
1.00
I/A
0
0.080
0.100
0.118
0.128
0.160
次数
7
8
9
10
11
12
U/V
1.60
2.20
2.60
3.00
3.40
3.80
I/A
0.200
0.238
0.258
0.278
0.291
0.310

请你根据上表数据：
（1）在如图1所示虚线框中画出实验电路图．
（2）在如图2所示的坐标系中，选取适当的标度，画出小灯泡的伏安特性曲线．
（3）实验中小灯泡两端的电压从零变化到额定电压的过程中，小灯泡的最大电阻约为______Ω（保留三位有效数
字）；电阻大小发生变化的原因是______．
（4）将本实验用的小灯泡接入图3所示的电路，电源电压恒为6.0V，定值电阻R1=30Ω，电流表（内阻不计）读数为0.45A．根据你描绘出的小灯泡的伏安特性曲线，此时小灯泡消耗的实际功率约为______W（保留两位有效数字）． 91考试网

3、实验题某同学测绘标有“3V、1.5W”小电珠的电功率随电压变化的图象，要使小电珠两端电压从0连续变化，为了使测量尽可能地准确，除了导线和开关外，可供选择的仪器还有：
A．电流表：量程0～0.6A，内阻约为1Ω
B．电流表：量程0～3A，内阻约为2Ω
C．电压表：量程0～3V，内阻约为2kΩ
D．电压表：量程0～15V，内阻约为4.5kΩ

E．滑动变阻器：阻值范围0～10Ω，额定电流2A
F．电池组：电动势6V，内阻约为1Ω
(1)选用的电流表代号为______；电压表代号为______．
(2)用笔画线当导线，将图中的实物连成所需电路．

4、实验题（7分）有一个小灯泡上标有“4V，2W”的字样，现在要用伏安法测量这个小灯泡的伏安特性曲线。器材如下图。
电压表V （0—5V，内阻约10kΩ）
电流表A（0—0．6A，内阻约0．4Ω）
滑动变阻器R （0—10Ω，2A）
学生电源（直流6V）、开关及导线?
（1）为使实验误差尽量减小，要求从零开始多取几组数据；请在下面的方框中画出实验电路图

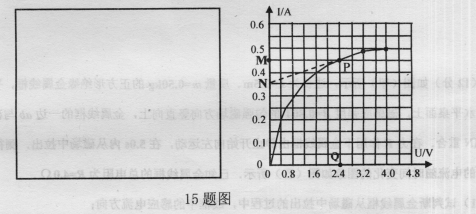

（2）某同学通过实验得到的数据画出了该灯泡的伏安特性曲线，如上图所示，若用电动势为4.0V、内阻为8Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是____W。（保留2位有效数字）
（3）P为上图中图线上的一点，PN为图线上P点的切线、PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是?
A．随着所加电压的增大，小灯泡的电阻增大
B．随着所加电压的增大，小灯泡的电阻减小
C．对应P点，小灯泡的电阻约为5．33Ω
D．对应P点，小灯泡的电阻约为24．0Ω
