1、选择题 电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（ ）
A．电压表读数增大
B．电压表读数减小
C．电流表读数减小
D．电流表读数增大
|
2、简答题 如图所示，A为电解槽，M为电动机，N为电炉子，恒定电压U=12V，电解槽内阻rA=2Ω，当K1闭合，K2、K3断开时，电流表示数6A；当K2闭合，K1、K3断开时，电流表示数5A，且电动机输出功率为35W；当K3闭合，K1、K2断开时，电流表示数为4A．求：
（1）电炉子的电阻及发热功率各多大？
（2）电动机的内阻是多少？
（3）在电解槽工作时，电能转化为化学能的功率为多少？
3、选择题 如图所示的电路中，已知电源电动势为E、内电阻为r，闭合开关S，带电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，则与P移动前相比（ ）
A．Q增大
B．U变小
C．I变小
D．R2消耗的功率变小
|

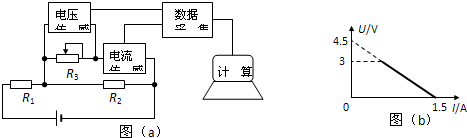

4、选择题 如图所示，R1、R2为定值电阻，R3为滑动变阻器．3个电阻采用如图（a）方式接在电源上，已知R1=3Ω、R2=12Ω．现利用电压传感器（相当于电压表）和电流传感器（相当于电流表）研究R3上的电压与电流变化关系，任意滑动R3上的滑片，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U-I图象为如图（b）所示的一条直线（实线部分）．下列说法正确的是（ ）
A．电源的电动势和内电阻分别为E=6V和r=1Ω
B．电源的电动势和内电阻分别为E=4.5V和r=3Ω
C．R3的最大阻值为3Ω
D．R3消耗的最大功率为4.5W
5、简答题 如图所示，固定于水平桌面上的金属框架cdef，处在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动．此时abed构成一个边长为L的正方形，棒的电阻为r，其余部分电阻不计．开始时磁感应强度为B0．
（1）若保持磁感应强度B0不变，欲使ab在水平外力F作用下向右以v0匀速运动，则F的大小、方向如何？
（2）若从t=0时刻起，磁感应强度均匀增加，每秒增加量为k，同时保持棒静止，求棒中的感应电流大小和方向．
（3）在上述（2）的情况下，棒始终保持静止，当t=t1时，垂直于棒的水平拉力为多大？
（4）若从t=0时刻起，磁感应强度逐渐减小，当棒以恒定速度v向右做匀速运动时，可使棒中不产生感应电流，则磁感应强度怎样随时间变化？（写出B与t的关系式）
