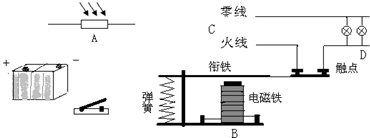

1、填空题光敏电阻在各种自动化装置中有很多应用，其中就可用于街道路灯的自动控制开关．如图所示为模拟电路，其中A为光敏电阻，B为电磁继电器，C为照明电路，D为路灯．请连成正确的电路，达到日出灯熄，日落灯亮的效果．
91考试网

参考答案：为了使照明电路白天断开，就需要电磁铁吸引衔铁，电路中电流大．夜间电磁铁磁性小，不吸引衔铁．电路中电流的变化要通过电阻的变化来控制．所以要将光敏电阻与电磁铁串联在一起，以此来调节电路中的电流．故设计电路如图：

91考试网

本题解析：

本题难度：一般

2、简答题电动势为ε=12V的电源与一电压表和一电流表串联成闭合回路．如果将一电阻与电压表并联，则电压表的读数减小为原来的

1
3

，电流表的读数增大为原来的3倍．求电压表原来的读数．

参考答案：设电压表和电流表的原来读数分别为U和I，电源和电流表的内阻分别为r1和r2．由欧姆定律得
ε=U+I（r1+r2）?①
ε=13U+3I（r1+r2）?②
解①②两式并代入ε的数值得
U=9V?
故电压表所来的读数为9V．

本题解析：

本题难度：一般

3、选择题演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x.假设电压表是理想电压表，则下列说法正确的是(　　)
A．物体M运动时，电源内的电流会发生变化
B．物体M运动时，电压表的示数会发生变化
C．物体M不动时，电路中没有电流
D．物体M不动时，电压表有示数

参考答案：BD

本题解析：当M止时，M受力平衡，水平方向不受外力，弹簧弹力为零，划片P不动，电压表示数不变，但划片的运动不会改变电路中电阻的大小，电流始终不变，BD对；

本题难度：简单

4、选择题用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（?）

A．、
B．、
C．、
D．、

参考答案：A

本题解析：据，可得，可见U－I图线，与纵轴的交点表示电源的电动势，所以有，图线的斜率的绝对值表示电源的内电阻，故。A正确

本题难度：一般

5、选择题如图是电熨斗的结构图，下列说法正确的有（　　）
A．常温时，上、下触点应是分离的
B．温度升高时，双金属片的上层金属比下层金属膨胀大
C．假设原来温度上升到80℃时，电熨斗停止加热，现要求温度上升到60℃时就停止加热，则应向上调节调温旋钮
D．假设原来温度上升到80℃时，电熨斗停止加热，现要求温度上升到60℃时就停止加热，则应向下调节调温旋钮

参考答案：A、常温下，上下触点接触，故A错误
? ?B、当温度升高时，金属片向膨胀系数小的发生弯曲，触点断开，故双金属片上层金属的膨胀系数大于下层金属片，故B正确?
? ?C、常温下，上下触点接触；温度过高时，双金属片发生弯曲使上下触点分开，起到调温作用，需要较低温度熨烫时，要调节调温旋钮，使升降螺丝上移并推动弹性铜片下上移，当温度升到较60℃，金属片发生弯曲较触点才断开，故C正确
? ?D、同上可知，D错误
故选BC

本题解析：

本题难度：一般
