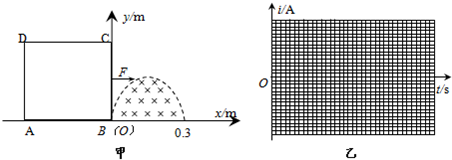

2、简答题  如图甲所示，光滑绝缘水平桌面上直立一个单匝正方形导线框ABCD，线框的边长为L=0.4m、总电阻为R=0.1Ω．在直角坐标系xoy中，有界匀强磁场区域的下边界与x轴重合，上边界满足曲线方程y=0.2sin

3、填空题  如图所示，一质量m=0.1kg的金属棒ab可沿接有电阻R=1Ω的足够长的竖直导体框架无摩擦地滑动，框架间距L=50cm，匀强磁场的磁感应强度B=0.4T，方向如图示，其余电阻均不计．若棒ab由静止开始沿框架下落，且与框保持良好接触，那么在下落的前一阶段，棒ab将做______运动，当棒ab运动达到稳定状态时的速度v=______．（g=10m/s2）

4、简答题  如图所示，水平地面上方有一高度为H、上、下水平界面分别为PQ、MN的匀强磁场，磁感应强度为B．矩形导线框ab边长为l1，bc边长为l2，导线框的质量为m，电阻为R．磁场方向垂直于线框平面向里，磁场高度H＞l2．线框从某高处由静止落下，当线框的c d边刚进入磁场时，线框的加速度方向向下、大小为

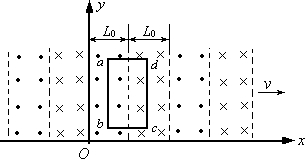

5、简答题  t=0时，磁场在xOy平面内的分布如图所示，其磁感应强度的大小均为B0，方向垂直于xOy平面，相邻磁场区域的磁场方向相反，每个同向磁场区域的宽度均为L0，整个磁场以速度v沿x轴正方向匀速运动．若在磁场所在区间内放置一由n匝线圈组成的矩形线框abcd，线框的bc边平行于x轴．bc=LB、ab=L，LB略大于L0，总电阻为R，线框始终保持静止．求：
（1）线框中产生的总电动势大小和导线中的电流大小；
（2）线框所受安培力的大小和方向．
