参考答案：C 应将一个探针接在一个基准点上不动  DABFEC

本题解析：略

本题难度：一般

2、实验题  某同学用伏安法测一节干电池的电动势E和内电阻r，所给的其它器材有:
A．电压表V：0～3～15V
B．电流表A：0～0.6～3A
C．变阻器R1：(20Ω，1A)
D．变阻器R2：(1000Ω，0.1A)
E．电键S和导线若干

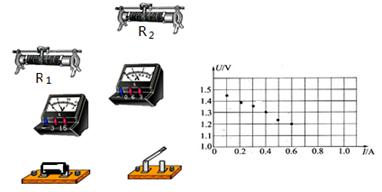

(1)根据实验要求连接实物电路图；

(2)实验测得的6组数据已在U—I图中标出，如图所示.请你根据数据点求出该电池的电动势E=________V，电阻r=________Ω.

参考答案：(1) 实物电路图 （2分）

(2) 1.5（1分）；0.50（1分）

本题解析：(1)

(2)与纵坐标的交点为电源电动势，图线的斜率表示电源电动势，注意纵坐标没有从零开始

本题难度：一般

3、实验题  测定电源的电动势和内阻的实验电路如图所示，请回答下列问题：

（1）现备有以下器材：
A．干电池1个
B．滑动变阻器（0～50Ω）
C．电压表（0～3V）
D．电压表（0～15V）
E．电流表（0～0.6A）
F．电流表（0～3A）
其中电压表应选      ，电流表应选      。(填字母代号)
（2）如图是根据实验数据画出的U-I图像，由此可知这个干电池的电动势
E=       V，内电阻r =         Ω。

参考答案：（1）C ；E （2）1.5 ；1.0

本题解析：（1）电流表和电压表读数超过量程的时误差较小，所以电压最大值为1.5V，电压表则选用C；电流最大值为0.4A，电流表选E。
（2）U

本题难度：一般

4、实验题  某同学为了测电流表A1的内阻r1的精确值，有如下器材：

【小题1】要求电流表A1的示数从零开始变化，且能多测几组数据，尽可能减少误差。在右图虚线方框中画出测量用的电路图，并在图中标出所用器材的代号。

【小题2】若选测量数据中的一组来计算电流表A1的内阻r1，
则所用电流表A1的内阻r1表达式为r1=           ；
式中各符号的意义是
                                                                    。

参考答案：
【小题1】如图所示

【小题2】

本题解析：【小题1】因为要多侧几组数据，所以滑动变阻器才用分压式，电压表量程太大，不能使用，所以要采用安安法测量，又因为A1的量程小于A2的量程，所以两个电流表分别测量支路和干路的电流，电路图如下：

【小题2】根据串并联电路的规律：
所以
其中和分别表示两个电流表的示数，表示电流表A1的内阻，表示定值电阻的阻值。

本题难度：一般

5、选择题  实验桌上放着晶体二极管、电阻、电容各一只；性能均正常，外形十分相似．现将多用电表转换开关拨到R×1000档，分别测它们的正反电阻加以鉴别．测甲元件时，R正= R反 =0.5kΩ；测乙元件时，R正=0.5kΩ，R反=l00kΩ；测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在100 kΩ上．则甲、乙、丙三个元件分别是  (      )
A．电容、电阻、二极管
B．电阻、电容、二极管
C．电阻、二极管、电容
D．二极管、电阻、电容
