参考答案：BD   （1分）
白纸、复写纸、导电纸 （每空1分、共3分）

本题解析：略

本题难度：一般

2、实验题  某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：
A．电压表V (量程4 V，电阻RV约为4.0 kΩ)，
B．电流表A1(量程100 mA，电阻RA1约为5 Ω)，
C．电流表A2(量程4 mA，电阻RA2约为50 Ω)，
D．滑动变阻器R1(0～20 Ω，额定电流1 A)，
E．开关S一只、导线若干，
F．游标卡尺，
G．螺旋测微器。

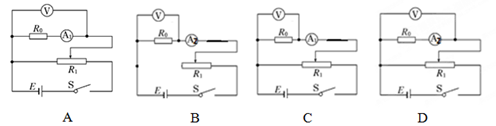

（1）为了测定电阻的阻值，某小组的四位成员各自设计了如图所示的电路原理图，并选取了相应的器材（电源用待测的锂电池），则电路设计正确且器材选取也妥当的是（   ）

（2）为了测锂电池的电动势和内阻，请在下面的方框甲中画出实验原理图，并在图中标明所选用器材.

（3）某小组根据测得的数据，画出了U－I图线，如图乙所示，根据图线，可求得：该锂电池的电动势U＝    V，内阻r＝    Ω.

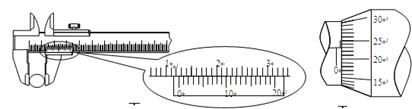

（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度。读出图中的示数。该游标卡尺示数为     cm。螺旋测微器示数为     mm.

参考答案：（1）D （2）

（3）U＝3.5V，r＝25 Ω.
（4）1.240cm. 0.729－0.731mm

本题解析：（1）电阻中最大电流约为，电流表量程太大，用替换．由于，采用电流表内接法，误差较小，滑动变阻器采用分压接法，故D正确；
（2）如图所示

（3）根据闭合回路欧姆定律，带入两组数据，联立方程可得U＝3.5V，r＝25 Ω
（4）游标卡尺示数为
螺旋测微器示数为
考点：测定电池的电动势和内阻

本题难度：困难

3、填空题  要把一个量程是lmA.内阻是5Ω的电流表改装成量程是3V的电压表，应该给电流表       联一个阻值R=           Ω的电阻。

参考答案：串   2995

本题解析：略

本题难度：一般

4、实验题  柠檬电池内阻可能较大,如图电路可以测定该柠檬电池内电阻.探究小组成员多次改变电阻箱电阻值,记录下电阻箱阻值及相应电流计示数,并算出电流倒数,将数据填在如下表格中


(

参考答案：

本题解析：

本题难度：一般

5、实验题  （4分）如图所示，游标卡尺的读数为     mm；螺旋测微器的读数为     mm．

参考答案：12.40，1.683±0.002

本题解析：解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
解：1、游标卡尺的主尺读数为12mm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.05mm=0.40mm，所以最终读数为：12mm+0.40mm=12.40mm．
2、螺旋测微器的固定刻度为1.5mm，可动刻度为18.3×0.01mm=0.183mm，所以最终读数为1.5mm+0.183mm=1.683mm，由于需要估读，最后的结果可以为1.683±0.002．
故答案为：12.40，1.683±0.002．
点评：对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．

本题难度：一般
