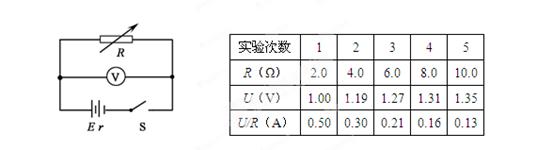

1、实验题  某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

（1）根据表中提供的数据，若利用图像确定电池的电动势和内电阻，则可作以下四项中的     项图像；

2、实验题   (1) 某同学做“验证机械能守恒定律”实验
①该同学开始实验时情形如图所示，接通电源释放纸带。请指出该同学在实验操作中存在的两处明显错误或不当的地方：

（i）                         ；（ii）                         。
②该同学经修改错误后，在正确操作下，研究从静止开始下落的物体所受阻力的情况，得到如图所示的纸带（A、B、C、D、E均为相邻的打点），测出A、C间的距离为14.77cm，点C、E间的距离为16.33cm。已知当地重力加速度为10m/s2，电源的频率为50Hz，重锤质量为m=1.0kg，设重锤所受阻力大小不变。在从A下落到E的过程中，阻力大小          N，通过C点时的即时速度大小为         m/s．（经果保留三位有效数字）

（2）某同学用电压表、电阻箱、开关和若干导线来测一节干电池的电动势和内阻。实验原理图如图甲。
①根据原理图，完成图乙的实物连线。
②电阻箱某次指示如图丙，此时阻值R=
③改变电阻箱的阻值，得到几组R、U值，作出图象如图丁，根据图象求得该电池的电动势E=         ，内阻r=        （保留三位有效数字）

3、实验题  类比和迁移是重要的物理学习方法。请根据学习过的把电流表改装成电压表和量程较大的电流表的原理，试着把电流表改装成能够测量导体电阻的欧姆表。

如图所示电路中，电源电动势为E=1.5V、内阻r=1.5Ω，待改装的电流表满偏电流为Ig=10mA、电阻为Rg=7.5Ω，A、B为接线柱，R1为可变电阻。
（1）用一条导线把A、B直接连起来，调节电阻R1=_______Ω时，电流表达到满偏电流。
（2）保持R1阻值不变，在A、B之间接入电阻R1=________Ω时，电流表的电流为5mA。
（3）把任意电阻R接在A、B之间，若电流表读数为I，则I、R的对应关系式为R=____________________。
（4）由此发现在A、B之间接入阻值不同的电阻，电流表读数不同。若在电流表刻度线上直接标注相应电阻值，则可直接读出A、B之间接入的电阻值，电流表就改装成了一块能够测量导体电阻的欧姆表。
电流表“10mA”刻度线标为_______Ω；“5mA”刻度线标为_______Ω；为了操作方便在A、B处用红、黑表笔接出，其中红表笔应接在_______处。
（5）使用改装好的欧姆表测量导体电阻前应该进行的操作是___________，这项操作叫“欧姆调零”。
（6）下图是一块多用电表的表盘，某次测量电阻选择“×10”档位，指针示数如图所示，此被测电阻的阻值为______Ω。

4、实验题  实验室新进了一批多用电表、电流表、电压表、开关、滑动变阻器、导线和学生电源等电学元件。在某次课外小组活动中王大明和李小东分别做了如下实验：
王大明用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据如图所示的表盘，被测电阻阻值是_______Ω．若将该表选择旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为______mA．

5、选择题  使用中值电阻（刻度中央的电阻值）为20Ω（×l挡）的多用电表测量两个定值电阻（阻值约为R1=20Ω和R2=30kΩ）。在下列一系列操作中，选出尽可能准确地测定各阻值，并符合多用电表使用规则的各项操作，按合理的顺序填写在横线的空白处：
A．转动选择开关置于“×1k” 挡
B．转动选择开关置于“×100”挡
C．转动选择开关置于“×10”挡
D．转动选择开关置于“×1”挡
