2、实验题  为了节能和环保，一些公共场所使用光控开关控制照明系统，光控开关又可采用光敏电阻来进行控制。光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。某光敏电阻Rp在不同照度下的阻值如下表所示：

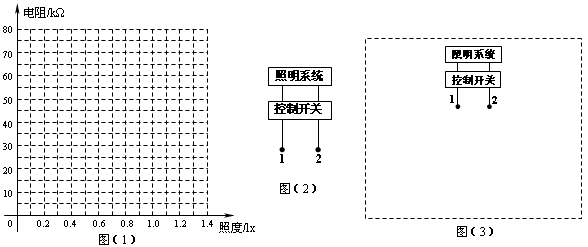

（1）根据表中数据，请在图（1）给定的坐标系中描绘出阻值随照度变化的曲线。根据图像可以发现，光敏电阻的阻值随照度的增大而____________（只要求定性回答）。

（2）如图（2）所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统。请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗，照度降低至1.0（1x）时启动照明系统，在图（3）虚线框内完成电路原理图（不考虑控制开关对所设计电路的影响），提供的器材如下：性能如上表所示的光敏电阻Rp；电源E（电动势3V，内阻不计）；定值电阻（R1=10kΩ，R2=20kΩ，R3=40kΩ，限选其中之一并在图中标出）开关S及导线若干。

3、实验题  光敏电阻（硫化镉）的电阻率与所受光照的_____________有关，随光照的_____________增大，电阻率_____________，因而光敏电阻能把_____________这个光学量转换为_____________这个电学量.

4、选择题  当前传感器被广泛应用于各种电器、电子产品之中，下列关于敏感元件或传感器的说法中正确的是（　　）
A．干簧管可以起到开关作用，“操纵”开关的是磁场
B．半导体材料可以制成光敏电阻，有光照射时其阻值将减小
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．话筒是一种常用的声传感器，其作用是将电信号转换为声信号

5、选择题  家用电热灭蚊器中电热部分的主要部件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率与温度的关系如图8所示，由于这种特性，PTC元件具有发热、控温两重功能，对此，以下说法中正确的是? (　　)
A．通电后其功率先增大后减小
B．通电后其功率先减小后增大
C．当其产生的热量与散发的热量相等时，温度保持在t1到t2
之间的某一值不变
D．当其产生的热量与散发的热量相等时，温度保持在t1或t2不变
