1、填空题  一个电热器接到55V的直流电源上所产生的热功率刚好是接到某交流电源上产生的热功率的1/16，那么，这个交流电源的路端电压是________V；先后两次通过电热器的电流之比为________。

参考答案：220；1:4

本题解析：据，根据题意可知，计算可得这个交流电源的路端电压是220V，电压之比为：55:220=1:4，所以先后两次通过电热器的电流之比为1:4
故答案为：220?，1：4

本题难度：简单

2、选择题  一矩形线圈在匀强磁场中绕一固定转轴作匀速转动，当线圈刚好处于如图所示的位置时，则它的

[? ]
A．磁通量最大，磁通量的变化率最小，感应电动势最小
B．磁通量最大，磁通量的变化率最大，感应电动势最大
C．磁通量最小，磁通量的变化率最大，感应电动势最大
D．磁通量最小，磁通量的变化率最小，感应电动势最小

参考答案：C

本题解析：

本题难度：简单

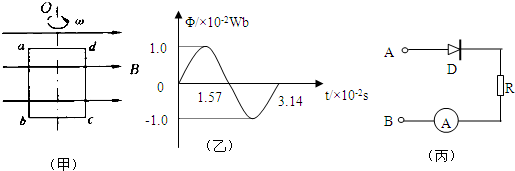

3、简答题  如图（甲）所示，一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n=100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图（乙）所示，已知感应电动势的最大值Em=nωφm，其中φm为穿过每匝线圈磁通量的最大值，π=3.14，

（1）求该发电机的感应电动势的最大值Em；
（2）请写出感应电动势e的瞬时表达式；
（3）将该发电机的输出端接到如图（丙）所示的电路A、B端，已知发电机线圈内阻为r=10Ω，图（丙）中的D为理想二极管（正向电阻为零，反向电阻无穷大），R=90Ω，求交流电流表的读数I．

参考答案：（1）由图可知：T=3.14×10-2s，φm=1.0×10-2Wb
可求得：ω=2πT=200?rad/s
Em=nωφm=200?V?
（2）e=Emcosωt=200cos?200t?V?
（3）根据闭合电路欧姆定律得：I=ER+r=Em

本题解析：

本题难度：一般

4、选择题  线圈在匀强磁场中匀速转动，产生的交变电流如图，则

A．在A和C时刻线圈平面和磁场平行
B．在A和C时刻线圈平面和磁场垂直
C．在B时刻线圈中的磁通量为零
D．若线圈转动的周期为0.02s ，则该交变电流的频率为50

参考答案：AD

本题解析：线圈在匀强磁场中匀速转动，产生的交变电流一般情况为（从中性面计时），所以A、C时刻说明此刻线圈平面与磁场垂直，即A对，B错。B、D时刻为中性面，即磁通量最大，C错。从图像可知线圈转动的周期为0.02s ，则该交变电流的频率为50，D对。
点评：本题考查了交流电的产生、中性面以及交流电产生的基本参数的获取的方法。

本题难度：简单

5、选择题  如图9甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，在t＝时刻                                 (　　)

A．线圈中的电流最大
B．穿过线圈的磁通量最大
C．线圈所受的安培力为零
D．穿过线圈磁通量的变化率最大
