1、计算题  如图所示，两平行金属板M、N竖直放置，两板间的电势差U=1.5×103 V，现将一质量m=1.0×10-2 kg、电荷量q=4.0×10-5 C 的带电小球从两板上方的A点以v0=4 m/s的初速度水平抛出(A点与两板上端的高度差h=20 cm)，之后小球恰好从靠近M板上端处进入两板间，并沿直线运动到N板上的B点，不计空气阻力，取g=10 m/s2。求：
(1)B点到N板上端的距离L；
(2)小球到达B点的动能Ek。

2、填空题  如图所示，（甲）、（乙）两个电路，都是由同一个灵敏电流表G和一个变阻器R组成，下列说法正确的是①（甲）表是______，R增大时量程______；②（乙）表是______，R增大时量程______．

3、简答题  如图所示：在铅板A中心处有一个放射源C，它能向各个方向不断地射出速度大小相等的电子流，B为金属网，M为紧靠金属网外侧的荧光屏，电子打在荧光屏上会使其发出荧光，A和B连接在电路上，它们相互平行且正对面积足够大．已知电源电动势为E，滑动变阻器的最大电阻是电源内阻的4倍，A、B间距为d，电子质量为m，电量为e，不计电子运动所形成的电流对电路的影响、忽略重力作用．
（1）当图中滑动变阻器的滑片置于变阻器中点时，求闭合电键K后，A、B间的场强大小；
（2）要使荧光屏上的亮斑面积减小，应让滑动变阻器的滑片向哪端滑动？请指出亮斑的形状？
（3）若移动滑动变阻器的滑片，荧光屏上形成的亮斑最小面积为S，试求出电子刚离开放射源C的速度大小．

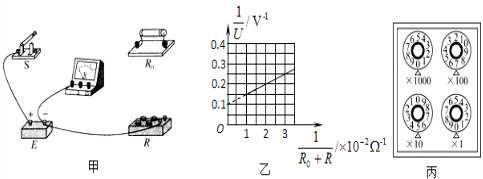

4、填空题  一种供实验使用的小型电池电动势在9V左右，内阻约为40Ω，电池允许最大输出电流为50mA，为了准确测定这个电池的电动势和内阻，用图甲的实验器材进行测量（图中电压表内阻很大，可不考虑它对测量的影响），R为电阻箱，阻值范围为0～9999Ω，R0是保护电阻．
（1）实验室里备用的保护电阻有以下几种规格，实验时R0应选用______较好．
A．10Ω，5W B．150Ω，0.5W
C．800Ω，2.5WD．1.2kΩ，1W
（2）在实物图甲中，已正确地连接了部分电路，请设计并完成余下电路的连接．
（3）实验中改变电阻箱阻值，取得多组数据，作出了如乙图的图线，则根据所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．（结果保留两位有效数字）
（4）在实验中当电阻箱调到丙图位置后，闭合开关S，电压表示数为9.0V，变阻箱此时电阻为______Ω，电路中流过电阻箱的电流为______mA．
（5）用该电路测电动势与内阻，测量值和真实值的关系E测______E真，r测______r真（填“大于”“小于”或“等于”）．

5、实验题  为测定一节干电池（电动势约1.5V，内阻约1.0Ω）的电动势和内阻，实验室备有电流表G（满偏电流3mA，内阻25Ω）、定值电阻R0=0.126Ω、开关和若干导线及以下器材：
A.量程0-3V，内阻约1000Ω的电压表
B.量程0-15V，内阻约1500Ω的电压表
C.总阻值为10Ω，额定电流为2A的滑动变阻器
D.总阻值为100Ω，额定电流为1A的滑动变阻器
（1）因电流表量程太小，需将R0与电流表_____________连接以扩大量程；
（2）电压表应选择_____________；滑动变阻器应选择_____________；（填代号）
（3）请在方框内完成实验电路图；

（4）根据所画出的电路图，分析引起该实验系统误差的主要原因是______________________。
