1、选择题  A．两组同学分别用各自的干电池与器材采用伏安法完成“测定一节干电池的电动势ε和内阻r”的实验，下列说法正确的是：（ ? ）
A．电流表量程选用“0-0.6A”比选用“0-3.0A”实验误差小
B．滑动变阻器选用“200Ω，0.2A”比选用“20Ω，1.0A”更合适
C．用U-I图线求ε和r?时U轴可以不从“0”开始
D．两组同学通过作图得到的结果不同，至少有一组同学实验有误

参考答案：AC

本题解析：

本题难度：一般

2、简答题  在“测定某电源的电动势和内阻”实验中，实验电路如图（甲）所示，R为电阻箱，阻值范围0～9999Ω，R0是保护电阻，V为理想电压表．该同学连接好电路后，闭合电键S，改变电阻箱的电阻值，读取电压表的示数．根据读取的多组数据，他画出了图（丙）所示的图象．
（1）请在图（乙）中选择合适的器材根据电路图（甲）画线连接实物图．
（2）在图（丙）所示图象中，当

参考答案：（1）根据电路图连接实物图，如图所示．
（2）在图（丙）所示图象中，当1U=0.10V-1时，知外电阻的倒数为零，则外电阻趋向于无穷大，则外电路处于断路状态．
（3）因为E=U+UR+R0r，解得1U=1E+rE?1R+R0，可知图线的纵轴截距等于A=1E=0.1，则E=10V．
图线的斜率k=rE=0.30-0.104×10-2=5，r=50Ω．
故答案为：（1）



（2）断路
（3）10；50．

本题解析：

本题难度：一般

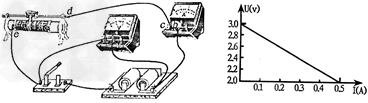

3、实验题  如图所示，在测电池的电动势和内电阻的实验中，接通开关，电压表有读数，电流表示数为零．改变变阻器滑片的位置，电流表也没有反应．用多用表电压档检查电路，把红表笔接到电池的正极，黑表笔分别接触电流表的正极(b点)和负极(c点)，多用表电压档的示数均零；用黑表笔分别接触d点、e点，多用表电压档的示数均和电压表示数相等．检查各接线柱选择均正确且接触良好，则电路中发生故障的原因是________．故障排除后，根据得出的数据作出的U－I图象如图所示，由图象得出电池的电动势E＝________V，内电阻r＝________Ω。

参考答案：dc线段断路；3.0；2.0

本题解析：

本题难度：一般

4、简答题  用电流表和电压表测一节干电池的电动势E和内电阻r．

（1）有两种可供选择的实验电路如图1所示，应选______；按照所选电路在实物图2中连图（连线不得交叉）
（2）根据实验获得的U-I图线计算出该电池电动势E=______V，内电阻r=______Ω．

参考答案：（1）一节干电池的内阻很小，应用伏安法测电源电动势与内阻时，为减小实验误差，相对于电源来说应采用电流表外接法，因此应选图甲所示实验电路；根据电路图连接实物电路图，实物电路图如图所示．

（2）由图电源U-I图象可知，图象与纵轴交点坐标值是1.5，则电源电动势E=1.5V，电源内阻r=△U△I=1.5-11=0.5Ω．
故答案为：（1）甲；实物电路图如图所示；（2）1.5；0.5．

本题解析：

本题难度：一般

5、简答题  如图甲所示在真空室中电子由静止开始在加速电场加速后，以速度v0=1.6×107m/s连续地沿两平行金属板中心线OO′射入偏转电场，已知极板长L=4cm，极板间距离d=1cm，极板右端与圆形荧光屏（足够大）距离为S=18cm，已知电子的电荷量大小为e=1.6×10-19C，电子的质量为m=0.9×10-30kg．
（1）加速电场的电压U0的大小？
（2）为保证电子不打在AB极板上，AB极板所加电压最大值Um为多少？
（3）如果AB两极板之间所加电压如图乙所示，圆形荧光屏以oo"为轴以角速度ω=20πrad/s转动，由于荧光屏的余辉现象和人眼的视觉暂留现象我们将会在观测点看到荧光屏上的图象，请通过计算分析并画出图象示意图，标出图象的大小尺寸．（参考信息：物体在快速运动时，当人眼所看到的影像消失后，人眼仍能继续保留其影像0.3秒左右的图象，这种现象被称为视觉暂留现象）

参考答案：（1）由W=U0q=12mv02
知U0=12mv20q=12×0.9×10-30×(1.6×107)21.6×10-19V=720V
（2）在偏转电场中，沿oo′方向L=v0t①
电场方向上y1=12at2②
由牛顿第二定律知a=eumd③
由①②③解得y1=d2时，Um=mv0deL=90V
（3）设偏转电场中的偏转量为y1，打在屏幕的位置与o"距离为由y2，如图
知y2=y1+S?tanθ④
tanθ=vyv0⑤
vy=at=uelmdv0 ⑥
联立④⑤⑥得
当U=Um时y2=0.5cm+4.5cm=5cm
当U=12Um时y2=2.5cm
∴屏幕上得图象如右图
两个半圆R1=5cm；R2=2.5cm
答：（1）加速电场的电压U0的大小为720V．
（2）为保证电子不打在AB极板上，AB极板所加电压最大值Um为90V．
（3）如果AB两极板之间所加电压如图乙所示，圆形荧光屏以oo"为轴以角速度ω=20πrad/s转动，由于荧光屏的余辉现象和人眼的视觉暂留现象我们将会在观测点看到荧光屏上的图象，通过计算分析并画出图象如右图．

本题解析：

本题难度：一般
