3、实验题  现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现对其中一个元件R0进行测试，实验中可供选择的仪器为：
A. 电压表V1(0～3 V，内阻30 kΩ)
B. 电流表A1(0～0.6 A，内阻约1 Ω)
C. 电流表A2(0～30 mA，内阻约20 Ω)
D. 滑动变阻器R1(100 Ω，1 A)
E. 滑动变阻器R2(10 Ω，5 A)
F. 电池(3 V，内阻不计)
G. 开关、导线若干
测得通过其中的电流与加在它两端的电压数据如下表所示：

（1）实验中电流表应选择：________；滑动变阻器应选择：________（填字母序号）。

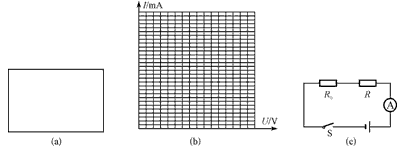

（2）请在方框（a）中画出实验电路图。
（3）根据表中数据，判断元件R0可能是由________材料制成的。
（4）请根据表中数据在（b）图中作出I-U图线。

（5）把元件R0接入如图（c）所示的电路中，闭合开关后，电流表读数为20.0 mA，则此时定值电阻R的电功率________W。（保留两位有效数字）

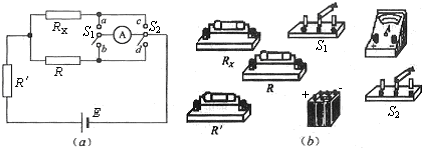

4、简答题  如图甲所示为测量电阻的电路，Rx为待测电阻，R的阻值已知，R′为保护电阻，阻值未知，电源的电动势E未知，S1、S2均为单刀双掷开关，A为电流表，其内阻不计．（1）按如图甲所示的电路，在如图乙所示的实物图上连线．（2）测量Rx的步骤为：将S2向d闭合，S1向______?闭合，记下电流表读数I1，将S2向c闭合，S1向______?闭合，记下电流表读数I2；由此可知待测电阻Rx的计算公式是Rx=______．

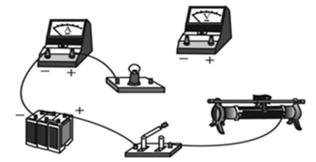

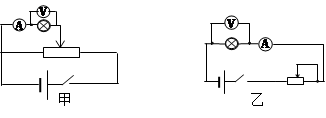

5、简答题  某同学在做测定小灯泡功率的实验中得到如下一组U和I的数据：
次序
1
2
3
4
5
6
7
8
U/V
0.20
0.60
1.00
1.40
1.80
2.20
2.60
3.00
I/A
0.020
0.060
0.100
0.140
0.170
0.190
0.200
0.205
灯泡发光情况
