1、选择题  如图所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是

[? ]
A．空载（不接R）时，输出电压为U/2
B．接上负载R时，输出电压＜U/2
C．负载电阻R的阻值越大，输出电压越低
D．接上负载R后，要使输出电压为U/2，滑动片P须向上移动至某一位置

2、实验题  现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现对其中一个元件R0进行测试，测得通过其中的电流与加在它两端的电压数据如下表所示：

（1）根据表中数据，判断元件R0可能是由上述____________材料制成的，并简要说明理由。理由：________________________。
（2）把元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.20A。已知电路中电源的电动势为3V，内阻不计，此时定值电阻R的电功率____________W。

（3）请根据表中数据在（a）图中作出I－U图线。为了求出通过该元件R0的电流I与电压U间的具体关系式，请你适当选取坐标轴，将表中有关数据进行适当换算，在（b）图中作出线性图线，并求出I和U之间的具体关系式。I和U之间的具体关系式为：____________。

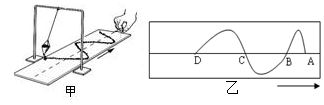

3、实验题  （17分）（1）利用如图甲所示装置演示沙摆做简谐运动的图象。当盛沙的漏斗下面的薄木板被水平拉出时，做简谐运动的漏斗漏出的沙在板上形成的曲线如图乙所示，实验测得图中4个点A、B、C、D间的距离分别为AB＝0.25cm、BC=0.75cm、CD=1.25m,则木板做______（匀速、匀加速、匀减速）直线运动；已知沙摆的摆长为L=1m，则木板运动的加速度约为______m/s2（计算中可以认为）

（2）待测电阻Rx的阻值在80Ω～100Ω)之间，现要测量其电阻的阻值，实验室提供如下器材:
A．电流表A1(量程50mA、内阻r1=10Ω)?
B．电流表A2(量程200mA、内阻r2约为2Ω)
C．电流表A3(量程O.6A、内阻r3约为O.2Ω)
D．定值电阻R0=30Ω?
E．滑动变阻器R(最大阻值约为10Ω)
F．电源E(电动势为4V)
G．开关S、导线若干

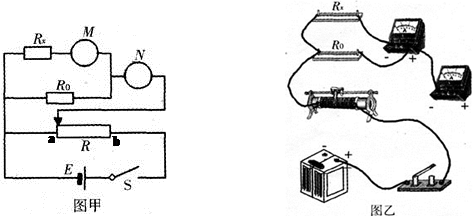

①某同学设计了测量电阻Rx的一种实验电路原理如图甲所示，为保证测量时电流表读数不小于其量程的，M、N两处的电流表应分别选用：M为_______；N为_______。(填器材选项前相应的英文字母)； 滑动变阻器R的滑片由a到b滑动，M的示数会?，N的示数会?。（填增大、减小或不变）
②在下列实物图乙中已画出部分线路的连接，请你以笔画线代替导线，完成剩余的线路连接。

③若M、N电表的读数分别为IM、IN ,则Rx的计算式为Rx=______________。?

4、选择题  某个分压电阻串接在电压表上，使测量电压的量程扩大到n倍；另一个分压电阻串接在电压表上，量程扩大到m倍.如果把这两个电阻并联后再串接到该电压表上，它的量程将扩大到（?　）?
A．倍?
B．倍?
C．（m+n）倍?
D．｜m-n｜倍

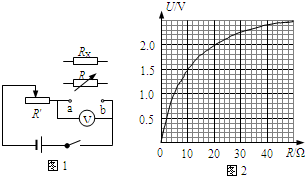

5、实验题  (12分)某同学利用如图1所示电路来测量电阻的阻值。将电阻箱接入a、b之间，闭合开关。适当调节滑动变阻器R′后保持其阻值不变。依次改变电阻箱的阻值R，得到相应电压表的示数U，得到如图2所示的U－R图像。

（1）用待测电阻Rx替换电阻箱，读得电压表示数为2.00V。利用U－R图像可得Rx=____Ω。
（2）电池使用较长时间后，电动势可认为不变，但内阻增大。若仍用本实验装置和U-R图像测定某一电阻，则测定结果将_______(选填“偏大”或“偏小”)。
现将一已知阻值为10Ω的电阻换接在a、b之间，为了仍可利用本实验装置和U－R图像实现对待测电阻的准确测定，则滑动变阻器的阻值_______（选填“增大”或“减小”），使电压表的示数为_______V。
