参考答案：（1） 如图所示：?

（2）I2(r2+R0)/(I1-I2)

本题解析：（1）电动势E=4v，待测电阻大约为Rx=20Ω，通过电阻的最大电流约为I=E/Rx=200mA，则测量电流的电流表选择A1；由于没有电压表，用电流表A2和定值电阻R0进行改装；据RX2=400<RARV，电流表A1用外接法，滑动变阻器阻值较小，用分压式。（2）据电路图可得电阻两端电压为U=I2(r2+R0)，通过电阻的电流为I=I1-I2，所以待测电阻的阻值为Rx= I2(r2+R0)/(I1-I2)。

本题难度：简单

4、实验题  用伏安法测一节干电池的电动势E和内电阻r，所给的器材有：
A．电压表：0～3～15V；B.电流表：0～0. 6～3A；C.滑动变阻器R1(总电阻20Ω)；D.滑动变阻器R2 (总电阻100Ω)；以及电键S和导线若干．
小题1:电压表量程选用________，电流表量程选用________，滑动变阻器选用________．

小题2:在方框中画出实验电路图．

小题3:如图所示的U－I图象是由实验测得的7组数据标出的点，请你完成图线，并由图线求出
E＝________V，r＝________Ω.

参考答案：
小题1:0-3V? 0-0.6A?R1
小题2:

小题3:? 1.5?V（1分）， 0. 5?

本题解析：分析：（1）根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
（2）用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解答：解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为?0-3V；
为了调节方便并能减小误差，故变阻器应选用R1；
（2）根据数据点位置完成U-I图线，由图可知，电动势为1.5V；
图象的斜率为：r=（1.5-1.0）/1.0=0.50Ω；
故答案为：（1）0～0.6；0～3；R1；
（2）1.5；0.5．

点评：本题考查测电动势和内阻实验的数据处理，注意要结合公式理解图象的斜率及截距的含义．

本题难度：一般

5、实验题  由金属丝制成的电阻阻值会随温度的升高而变大，某同学为研究这一现象，亲自动手实验描绘这样一个电阻器的伏安特性曲线，可供选择的实验器材有：
A．待测电阻器Rx（2.5? ，1.2 W）
B．电流表A（0～0.6 A，内阻为1?Ω）
C．电压表V（0～3 V，内阻未知）
D．滑动变阻器（0～10?Ω，额定电流1 A）
E．电源（E=3 V，内阻r=1 Ω）
F．定值电阻R0（阻值5?Ω）
G．开关一个和导线若干
(1)实验时，该同学采用电流表内接法，并且电阻器两端电压从零开始变化，请在方框内画出实验电路图。

(2)按照正确的电路图，该同学测得实验数据如下：

其中，I是电流表的示数，U是电压表的示数，UR是电阻器两端的实际电压，请通过计算补全表格中的空格，然后在方格图中画出电阻器的伏安特性曲线。?

(3)该同学将本实验中的电阻器Rx以及给定的定值电阻R0二者串联起来，接在本实验提供的电源两端，则电阻器的实际功率是___________W。（结果保留2位小数）

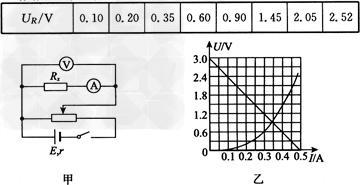

参考答案：(1)如图甲
(2)数据见下表，电阻器U-I图像如图乙中曲线

(3)由U=E-I(r+R0)作出U-I图像如图乙中直线，0.31(范围可适当放宽)

本题解析：

本题难度：困难
