1、实验题  某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1Ω。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：
直流电源E，电压6V，内阻不计；
小直流电动机M；
电压表V1，量程0～0.6V，内阻约3KΩ；
电压表V2，量程0～6V，内阻约15KΩ；
电流表A1，量程0～0.6A，内阻约1Ω；
电流表A2，量程0～3A，内阻约0.5Ω；
滑动变阻器R，0～10Ω，2A；
电键S一只，导线若干。
（1）首先要比较精确测量电动机的线圈绕阻r。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选_______。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻r=_______Ω，这个结果比真实值偏_______（选填“大”或“小”）。

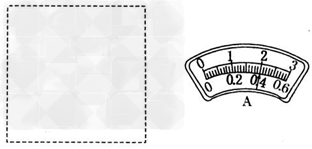

（2）在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）
（3）当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是_______W。

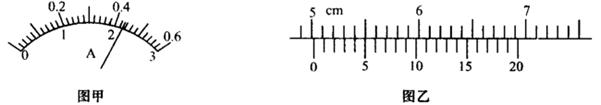

2、实验题  某同学用一直流电流表0．6 A档测量电流时，测得的结果如图甲所示，则该电流表读数I=?A。另一位同学用20分度游标卡尺测一工件的长度，结果如图乙所示，则该工件的长度L=____cm。

3、实验题  实际电压表内阻并不是无限大，可等效为理想电流表与较大的电阻的串联。现要测量一只量程已知的电压表的内阻，器材如下：
①待测电压表（量程3V，内阻约3kΩ待测）一只；
②电流表（量程3A，内阻0.01Ω）一只；
③电池组（电动势约为3V，内阻不计）；
④滑动变阻器一个；
⑤变阻箱（可以读出电阻值，0-9999Ω）一个；
⑥开关和导线若干。
某同学利用上面所给器材，进行如下实验操作：

（1）该同学设计了如图甲、乙两个实验电路。为了更准确地测出该电压表内阻的大小，你认为其中相对比较合理的是?（填“甲”或“乙”）电路。
（2）用你选择的电路进行实验时，闭合电键S，改变阻值，记录需要直接测量的物理量：电压表的读数U和?（填上文字和符号）；
（3）由所测物理量选择下面适当坐标轴，能作出相应的直线图线，最方便的计算出电压表的内阻：
A．
B．
C．
D．
