1、选择题 如图所示，平行线代表等势线，一个带正电、电量为10-6C的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能减少了10-5J，已知A点的电势为-10V，则以下判断正确的是（ ）
A．微粒的运动轨迹如图中的虚线1所示
B．微粒的运动轨迹如图中的虚线2所示
C．B点电势为零
D．B点电势为-20V
|
2、填空题 一个量程为0～300μA的电流表，内阻为1000Ω，再给它串联一个99000Ω的电阻，将它改装成电压表，改装后电压表的量程为______V，用它来测量一段电路两端的电压时，表盘指针如图，这段电路两端的电压是______V．
3、选择题 如图所示，竖直放置的平行金属板充电后板间形成匀强电场，板间距离为d，一个带电的液滴带电量大小为q，质量为m，从右板下边缘射入电场，沿直线从左板上边缘射出，则（ ）
A．液滴做可能带负电
B．液滴机械能减小
C．两板的电势差为
D．液滴的电势能增加了mgd
|
4、简答题 一同学要测量某电池的电动势E和内阻r，实验器材如下：
A．电压表V1（量程3V，内阻约为3kW）
B．电压表V2（量程1.5V，内阻约为2kW）
C．定值电阻R0，阻值为5W
D．滑动变阻器R，最大阻值10W
E．导线和开关

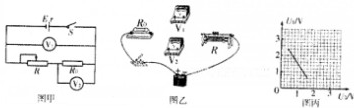

（1）根据图甲所示实验电路，在图乙中完成实物电路的连接．
（2）实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，绘出U1-U2图象如图丙所示，则电源的电动势E=______V，内阻r=______Ω．
5、填空题 在测干电池的电动势和内电阻的实验中，有图甲、图乙两个可供选择的电路，为了测量准确应该选用______电路进行实验，根据实验数据画出的U-I图线如图所示，则求得的电动势是______V，内电阻是______Ω．测量值与真实值相比E测______?E真；?r测______?r真（填“＞”“=”或“＜”）
