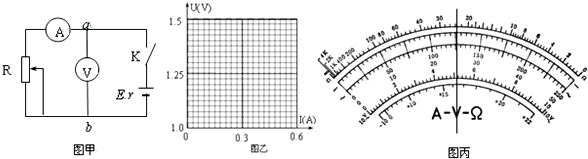

1、简答题  如图甲所示，为测量电源电动势和内电阻的实验电路图，某同学按电路连好实验器材并进行测量，记录数据如下表：

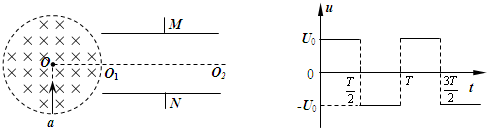

2、简答题  如图所示，在真空中，半径为R=5L0的圆形区域内存在匀强磁场，磁场方向垂直纸面向里．在磁场右侧有一对平行金属板M和N，两板间距离为d=6L0，板长为L=12L0，板的中心线O1O2与磁场的圆心O在同一直线上．有一电荷量为q、质量为m的带电的粒子，以速度v0从圆周上的a点沿垂直于半径OO1并指向圆心的方向进入磁场平面，当从圆周上的O1点水平飞出磁场时，给M、N板加上如下图所示电压，最后粒子刚好以平行于M板的速度，从M板的边缘飞出（不计粒子重力）．求
（1）磁场的磁感应强度；
（2）求交变电压的周期T和电压U0的值；
（3）若t=

3、简答题  如图所示，一绝缘细圆环半径为?r，其环面固定在竖直平面上，方向水平向右、场强大小为E的匀强电场与圆环平面平行，环上穿有一电荷量为+q?的小球，可沿圆环做无摩擦的圆周运动，若小球经A点时速度方向恰与电场方向垂直，且圆环与小球间沿水平方向无力的作用．小球沿顺时针方向运动，且qE=mg，求小球运动到何处时，对环的作用力最大？最大作用力为多大？

4、填空题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测的干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表G（满偏电流3mA，内阻Rg=10Ω）
C．电流表A（0～0.6A，内阻0.1Ω）
D．滑动变阻器R1（0.20Ω，10A）
E．．滑动变阻器R2（0～200Ω，l?A）
F．定值电阻R0?（990Ω）
G．开关和导线若干

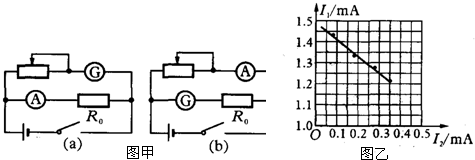

（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的（a）、（b）两个参考实验电路，其中合理的是______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选______（填写器材前的字母代号）．
（2）图乙为该同学根据（1）中选出的合理的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可以得被测电池的电动势E=______V，内阻r=______Ω．

5、实验题  在“探究导体电阻与其影响因素的定量关系”实验中，为了探究3根材料未知、横截面积均为S=0.20 mm2的金属丝a、b、c的电阻率，采用如图所示的实验电路。M为金属丝c的左端点，O为金属丝的口的右端点，P是金属丝上可移动的接触点。在实验过程中，电流表读数始终为I=1.25 A，电压表读数U随OP间距离的变化如下表：
?
(1)绘出电压表读数U随OP间距离x变化的图线；
(2)求出金属丝的电阻率ρ，并进行比较。
