1、简答题  在把电流表改装成电压表的实验中，需要利用如图所示的电路测定电流表的内阻，其主要操作步骤如下：
①接通S1，调节R1，使电流表指针偏转到满刻度；
②再接通S2，调节R2，使电流表指针偏转到满刻度的一半；
③读出R2的阻值，即认为电流表的内阻rg=R2
现备有如下器材：
A．电流表（量程0～100μA，内阻约为100Ω）
B．电阻箱（范围0～10Ω）
C．电阻箱（范围0～9999Ω）
D．电阻箱（范围0～99999Ω）
E．滑动变阻器（范围0～200Ω）
F．电源（电动势3V，内阻不计）
G．开关和若干导线
（1）电路图中R1应选______，R2应选______．（填入所选器材的字母代号）
（2）实验中读得R2的阻值为100Ω，若将此电流表改装成量程为3V的电压表，应______联一个阻值为______Ω的电阻．

2、实验题  有一电流表A，量程为1 mA，内阻r1约为100 Ω。要求测量其内阻。可选用器材有：电阻器R0，最大阻值为99999.9 Ω；滑动变阻器甲，最大阻值为10 kΩ；滑动变阻器乙，最大阻值为2 kΩ；电源E1，电动势约为2 V，内阻不计；电源E2，电动势约为6 V，内阻不计；开关2个，导线若干。采用的测量电路图如图所示，实验步骤如下：

①断开S1和S2，将R调到最大；
②合上S1调节R使A满偏；
③合上S2，调节R1使A半偏，此时可以认为A的内阻rg＝R1，试问：
（1）在上述可供选择的器材中，可变电阻R1应该选择____________；为了使测量尽量精确，可变电阻R应该选择____________；电源E应该选择____________。
（2）认为内阻rg＝R1，此结果与rg的真实值相比____________。（填“偏大”、“偏小”或“相等”）

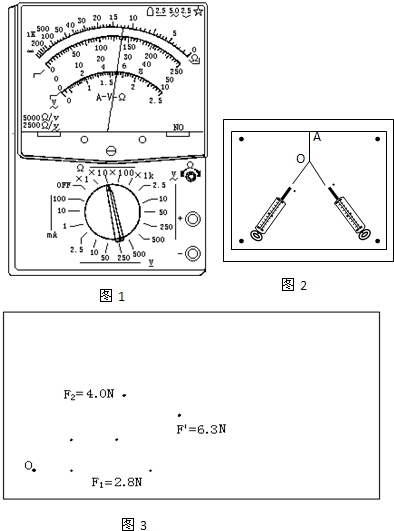

3、简答题  （1）某人用多用表按照正确步骤测量一电阻阻值，指针指示结果如图1，则此电阻值是______；如果要用此表测量一个阻值约为200Ω的电阻，为了测量比较精确，应选择的欧姆挡是______．
（2）如图3所示，在做“互成角度的两个力的合成”的实验中，在水平放置的木板上垫一张白纸，把橡皮条的一端固定在A点上，另一端连接两根细线，然后通过细线用两个互成角度的弹簧秤来拉橡皮条，使橡皮条伸长到某一点O，此时需记录下：
（1）______，
（2）______，
（3）______．
然后改用一个弹簧秤把橡皮条拉到O点后再记录下：
（4）______，
（5）______．
如图3所示，是该同学完成验证力的平行四边形定则实验操作后得到数据图，请选好标度在方框中作图完成该同学未完成的实验数据处理．

4、简答题  （1）某多用电表的欧姆挡中间刻度值是“15”，一位同学在用它来测量电阻时，先将选择开关旋至“×10”挡处，然后进行调零，再将两支表笔分别与电阻的两个引线接触，结果指针指在刻度值为“100”至“200”之间，为了使测量更准确，他应该将选择开关旋至______?挡处．换挡后必须______?才能进行测量．

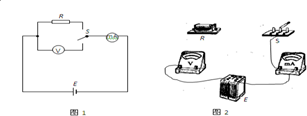

（2）图1中电源电动势为E，内阻可忽略不计；电流表

有一定的内阻，电压表

的内阻不是无限大，S为单刀双掷开关，R为待测电阻．当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2．
①根据已知条件与测量数据，可以得出待测电阻R=______．
②根据图1所给出的电路，在图2的各器件实物图之间补画出连接的导线．

5、简答题  如图所示，在y轴竖直向上的直角坐标系中，电场、磁场的分布情况如下：
①在o＜y＜α口的区域内，存在沿x轴负向的匀强电场和垂直xoy平面向里的匀强磁场；
②在y＜o区域内，存在沿y轴正向的匀强电场；
③在y＜y1区域内，同时存在垂直xoy平面向外的匀强磁场；
各区域的电场、磁场强弱相同．一质量为m、电量为q带正电的小球，从xoy平面内的P点以初速v0向右抛出．小球进入0＜y＜α的复合场区沿直线运动，恰好过坐标原点，方向如图．如果小球能够第二次到达O点，m、α、v0、q、g为已知量，求：
（1）p点坐标；
（2）磁感应强度B；
（3）小球两次通过O点经历的时间．
