1、选择题  关于电源电动势，以下说法不正确的是（ ? ）
A．电动势为2V的蓄电池将化学能转变为电能的本领比电动势为1.5V的一节干电池大
B．电动势在数值上等于非静电力把1C的正电荷在电源内从负极移送到正极所做的功
C．电动势在数值上等于不接用电器时电源正负两极间的电压
D．电源的电动势越大，非静电力将正电荷从负极移送到正极的电荷量越多

参考答案：D

本题解析：

本题难度：简单

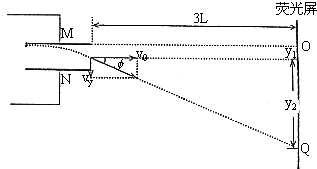

2、简答题  如图所示，是一个使电子束偏转的装置．电子枪从M板的左边缘连续发射一定速度的电子．电源电动势为E，内阻忽略不计．M、N为两个水平放置的极板，极板的长度为L，两极板间的距离为d．荧光屏距极板右边缘为3L．电子的质量为m，电荷量为e，其重力可忽略不计．当滑片P位于滑动变阻器的a端时，电子恰好从N板的右边缘飞出．若只将滑片P移至滑动变阻器的中点，电子能飞出电场，并打到荧光屏上的Q点，求OQ的距离．

参考答案：

滑片P位于a端时，电子在板间做类平抛运动．加速度为a，运动时间为t，有：
d=12at2
滑片P位于变阻器中点时，板间电压为：
U=E2
电子在板间仍做类平抛运动为：
a′=Ee2dm=a2
t′=t，得：y1=12a′t2=d2
电子飞出电场后，做匀速直线运动
tanφ=vyv0=y23L
vy=a′t=EeL2dmv0
解得：y2=3d
OQ=y1+y2=72d
答：OQ的距离为72d

本题解析：

本题难度：一般

3、选择题  市内公共汽车在到达路口转弯时，车内广播中就要播放录音：“乘客们请注意，前面车辆转弯，请拉好扶手”，这样可以
A.提醒包括坐着和站着的全体乘客均拉好扶手，以免车辆转弯时可能向前倾倒
B.提醒包括坐着和站着的全体乘客均拉好扶手，以免车辆转弯时可能向后倾倒
C.主要是提醒站着的乘客拉好扶手，以免车辆转弯时可能向转弯的外侧倾倒
D.主要是提醒站着的乘客拉好扶手，以免车辆转弯时可能向转弯的内侧倾倒

参考答案：C

本题解析：车辆转弯时，站着的乘客需要外力提供向心力，如不拉好扶手，由于惯性，乘客将向外侧倾倒，做离心运动，故选项C正确．

本题难度：困难

4、实验题  用图甲所示的电路，测定某电源的电动势和内阻，R为电阻箱，阻值范围0～9999Ω，R0是保护电阻，电压表内阻对电路的影响可忽略不计。该同学连接好电路后，闭合开关S，改变电阻箱接入电路的电阻值，读取电压表的示数。根据读取的多组数据，他画出了图乙所示的图像。
?
（1）在图乙所示图像中，当=0.10V-1时，外电路处于_____________状态（选填“通路”、“断路”或“短路”）；
（2）根据该图像可求得该电池的电动势E=_____________V，内阻r=_____________Ω。

参考答案：（1）断路
（2）10（9.5~10.5），50（50~55）

本题解析：

本题难度：困难

5、简答题  某同学拟用电流表和电压表测定电源电动势和内电阻，备有：干电池一只（电动势约为1.5V，内阻约2Ω），电压表一只（0～3V，内阻约3kΩ），电流表一只（0～0.6A，内阻约1.0Ω），滑动变阻器有R1（0～10Ω，2A）和R2（0～100Ω，0.1A）各一只，开关一个，导线若干．

（1）实验中滑动变阻器应选用______（选填“R1”或“R2”）．

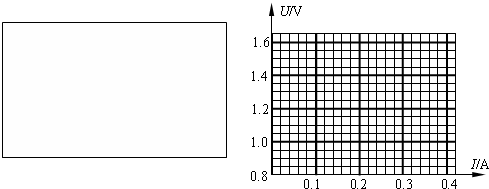

（2）为了最大限度的减小实验误差，请在上图的方框内画出该实验的最合理的电路图．
（3）该同学记录数据如下表，请根据这些数据在上图作出U-I图象，根据图线得到被测电源电动势E=______V；内阻r=______Ω．
