1、选择题  不定项选择
有一个多用电表，其欧姆挡的四个挡位分别为：“×1” “×10”“×100”“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（ ? ）
A．换用“×1k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮

2、简答题  在“用DIS描绘电场的等势线”实验中，按图所示连接电路．在电极A、B的连线上等距离地取a、b、c、d、e?等5个基准点．将电压传感器的两个接线柱分别和两个探针相连接．当正接线柱的电势高于负接线柱时，读数为正．
（1）（多选题）．对于该实验的认识与判断，下列说法中正确的是______
（A）实验是用恒定的电流场模拟静电场
（B）在实验过程中电极与导电纸的相对位置不能再改变
（C）若把电源电压提高到原来的2倍，则描绘得到的等势线形状与原来不同
（D）本实验无法画出相应的电场线
（2）若在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b点时，读数为负，则可以判断电极A接在电源的______极上（选填“正”或“负”）．
（3）若连接电压传感器的正负两个接线柱的探针分别接触a点和b点时示数为U1；分别接触b点和c点时示数为U2，则有|U1|______|U2|（选填“＞”、“＜”或“=”）．

3、简答题  如图所示电子射线管阴极K发射电子，阳极P和阴极K间加上电压后电子被加速．A、B是偏向板，使飞进的电子偏离．若已知P、K间所加电压UPK，偏向板长为L，板间距离为d，所加偏转电压为UAB．偏向板右端到荧光屏的水平距离为R．电子质量为me，（不计电子重力）电子电量为e．设从阴极出来的电子速度为0．试问：
（1）电子通过阳极P板的速度υ0是多少？
（2）电子射出偏向板时具有动能Ek是多少？
（3）电子过偏向板到达距离偏向板R?荧光屏上O′点，此点偏离入射方向的距离y是多少？

4、选择题  一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A时，而改装表的读数为1.1A，稍微偏大些，为了使它的读数准确，应（　　）
A．在原分流电阻上再并联一个较大的电阻
B．在原分流电阻上再串联一个较小的电阻
C．在原分流电阻上再串联一个较大的电阻
D．在原分流电阻上再并联一个较小的电阻

5、简答题

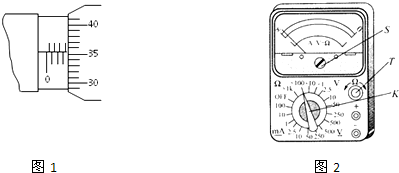

（1）图1螺旋测微器的读数是______
（2）用如图2所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量：
①旋动部件______（填“S”或“T”），使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×l00”的位置．
③将插入“+”、“-”插孔的表笔短接，旋动部件______（填“S”或“T”），使指针对准电阻的______（填“0刻线”或“∞刻线”）．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．
A、将K旋转到电阻挡“×1k”的位置
B、将K旋转到电阻挡“×10”的位置
C、将两表笔的金属部分分别与被测电阻的两根引线相接
D、将两表笔短接，旋动合适部件，对电表进行校准．
