1、实验题 某同学按如图所示的电路图连接电路,并测出路端电压U和电流I的多组数据,做出U-I图象,从U-I图象中可求出电池的电动势E =__________V, 内电阻r =__________Ω。
2、实验题 如下图甲为多用电表的示意图,现用它测量一个阻值约为20Ω的电阻,测量步骤如下:
小题1:调节?,使电表指针停在指针对准?的“0”刻线(填“电阻”或“电流”)。
小题2:将选择开关旋转到“Ω”档的?位置。(填“×1”、“×10”、“×100”或“×1k”)
小题3:将红、黑表笔分别插入“+”、“-”插孔,并将两表笔短接,调节?,使电表指针对准?的“0”刻线(填“电阻”或“电流”)。
小题4:将红、黑表笔分别与待测电阻两端相接触,若电表读数如下图乙所示,该电阻的阻值为?Ω。
小题5:测量完毕,将选择开关旋转到“OFF”位置。
3、实验题 用伏安法测量一定值电阻的实验,所用的器材及规格如下:
待测电阻RX(约100Ω)
直流毫安表(量程0-10mA,内阻约50Ω)
直流电压表(量程0-3V,内阻约5kΩ)
直流电源(输出电压3V,内阻可不计)
滑动变阻器(0-15Ω,允许最大电流1A)
电键一只,导线若干。

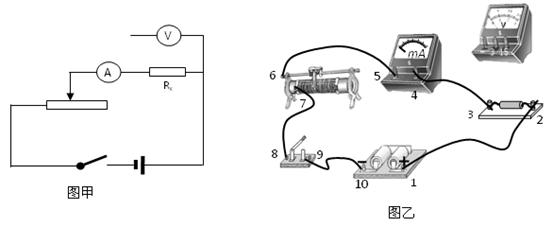

小题1:根据所给器材的规格和实验要求,设计电路,并在图甲和图乙中补画出正确的连接线
一实验员按电路图完成正确连接,在开关闭合后,发现电压表和电流表均无示数。现用多用电表检查电路故障,需要检测的有:电源.开关.变阻器.待测电阻.5根导线以及电路中1至10的各连接点。已知电压表和电流表均无故障。
小题2:为了检测变阻器.待测电阻以及5根导线,在连接点1.10已接好的情况下,应当选用多用电表的?档;在连接点1.10同时断开的情况下,应当选用多用电表的?档。
小题3:在开关闭合情况下,若测得6.7两点间的电压接近电源的电动势,则表明_?_??可能有?故障。
4、填空题 用伏安法测未知电阻Rx的实验中,分别采用电流表内接和外接两种方式进行测量,各得到一组
表和
表的示数如图甲和图乙所示.已知
表所接量程为0~0.6A,
表所接量程为0~3V.
(1)在图甲中读出
和
表的示数.
(2)图甲和图乙所示的两组电表示数中,只有一组可用来计算未知电阻Rx的值,才能有较准确的测量结果.利用这一组示数,计算出未知电阻Rx=______Ω.
(3)若实验时所用电源的电压约为3V,滑动变阻器的最大阻值为10Ω,为了实验更简便、实验结果更准确,请结合图甲和图乙电表的示数判断该实验最后应采用什么样的电路,在下面的方框内把该实验电路图画出来.
5、实验题 一多用电表的表盘如下。
(1)用×10挡测量某电阻时,操作步骤正确,表盘的示数如图,则该电阻的阻值是 ?Ω.
(2)若将该表的选择开关置于10 mA挡测电流,表盘示数仍如图,则被测电流为 mA;?
(3)若用直流25 V挡测量电压,表盘示数还如图,则读数为 ?V.
