1、选择题  风速仪的简易装置如图（甲）所示，风杯在风力作用下带动与其固定在一起的永磁铁转动，线圈中的感应电流随风速的变化而变化。风速为v1时，测得线圈中的感应电流随时间变化的关系如图（乙）所示；若风速变为v2，且v2<v1则感应电流的峰值Im和周期T的变化情况是
?
A．Im变小，T变小
B．Im变小，T变大
C．Im变大，T变小
D．Im变大，T变大

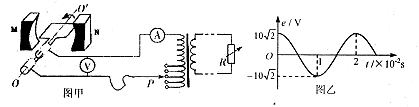

2、选择题  图甲是小型交流发电机的示意图，两极M、N间的磁场可视为水平方向的匀强磁场，A为理想交流电流表，V为理想交流电压表。内阻不计的矩形线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动，矩形线圈通过滑环接一理想变压器，滑动触头P上下移动时可改变变压器副线圈的输出电压，副线圈接有可调电阻R，从图示位置开始计时，发电机线圈中产生的交变电动势随时间变化的图像如图乙所示，以下判断正确的是

A．电压表的示数为10V
B．0．01s时发电机线圈平面与磁场方向平行
C．若P的位置向上移动、R的大小不变时，电流表读数将减小
D．若P的位置不变、R的大小不变，而把发电机线圈的转速增大一倍，则变压器的输入功率将增大到原来的4倍

3、简答题  如图所示，是法拉第在1831年9月24日所做的一次实验装置，他把两根磁棒搭成倒V字形，中间加入一个套有线圈的软铁棒，线圈两端与电流计相连。当把夹入的这根铁棒迅速拉开或夹入时，电流计的指针都会发生偏转，请解释它产生感应电流的原因

4、选择题  如图所示的4种情况中，磁场的磁感应强度都是B，导体的长度l和运动速度v的大小都相同.产生感应电动势最小的是（?）

5、选择题  如图所示，在边长为a的等边三角形区域内有匀强磁场B，其方向垂直纸面向外，一个边长也为a的等边三角形导线框架EFG，在t=0时恰好与磁场区域的边界重合，现使导线框以周期T绕其中心O点在纸面内顺时针匀速转动，下列说法正确的是（?）

A．0到时间内，感应电流方向为E→F→G→E
B．0到时间内，感应电流方向为E→G→F→E
C．0到时间内，平均感应电动势大小等于
D．0到时间内，平均感应电动势大小等于
