1、实验题 实验室利用打点计时器研究小滑块的运动情况,打出如图所示的纸带,其中纸带B端与滑块相连接,计时器接在频率为50Hz的交流电源上。请回答下列问题:
小题1:纸带中AB段运动的时间为______________.
小题2:根据纸带请判断该滑块的运动属于_______(填“匀速”、“匀加速”、“匀减速”)直线运动.
小题3:从纸带可以测出AB两点间的距离为____________,滑块的加速度大小为___________(计算结果保留三位有效数字).
2、选择题 缓冲装置可抽象成如图所示的简单模型,图中A、B为原长相等,劲度系数分别为k1、k2(k1≠k2)的两个不同的轻质弹簧。下列表述正确的是

[? ]
A.装置的缓冲效果与两弹簧的劲度系数无关
B.垫片向右移动稳定后,两弹簧产生的弹力之比F1∶F2=k1∶k2
C.垫片向右移动稳定后,两弹簧的长度之比l1∶l2=k2∶k1
D.垫片向右移动稳定后,两弹簧的压缩量之比x1∶x2=k2∶k1
3、实验题 某校两个课外活动小组分别用以下两种方法来验证机械能守恒定律。请阅读下列两段材料,完成后面问题。
第1小组:利用竖直上抛小球的频闪照片验证机械能守恒定律。图所示所标数据为实际距离,t0时刻刚好对应抛出点,该小组同学通过计算得到不同时刻的速度和速度的平方值如下表,当他们要计算重力势能的改变量时,发现不知道当地重力加速度,请你根据实验数据,按照下列要求计算出重力加速度。
时刻
| t1
| t2
| t3
| t4
| t5
|
速度v(m/s)
| 4.52
| 4.04
| 3.56
| 3.08
| 2.60
|
v2(m2/s2)
| 20.43
| 16.32
| 12.67
| 9.49
| 6.76
|

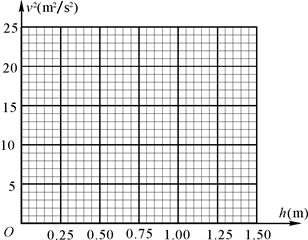

(1)在所给的坐标纸上作出v2—h图象;

(2)分析说明,图象斜率的绝对值表示的物理意义是:_______________________;
(3)由图象求得的重力加速度是______m/s2(结果保留三位有效数字)。
第2小组:DIS实验是利用现代信息技术进行的实验。“用DIS研究机械能守恒定律”的实验装置如图甲所示,小组同学在实验中利用小铁球从很光洁的曲面上滚下,选择DIS以图象方式显示实验的结果,所显示的图象如图乙所示。图象的横轴表示小球距d点(最低点)的高度h,纵轴表示小铁球的重力势能EP、动能Ek或机械能E。试回答下列问题:

(1)图乙的图象中,表示小球的重力势能EP、动能Ek、机械能E随小球距d点的高度h变化关系的图线分别是___________(按顺序填写相应图线所对应的文字);
(2)根据图乙所示的实验图象,可以得出的结论是:_____________________________。
4、实验题 一位同学实验获得几组数据以后,采用图像分析实验数据。将相应的力F和加速度a,在F—a图中描点并拟合成一条直线,如图所示。你认为直线不过原点的可能原因是(? )

A.钩码的质量太大
B.未平衡摩擦力
C.平衡摩擦力时木板的倾角太小,未完全平衡
D.平衡摩擦力时木板的倾角太大,失去平衡
5、实验题 (12分)某实验小组利用拉力传感器和速度传感器探究功和动能变化的关系,如图甲所示,他们将拉力传感器固定在小车上,用不可伸长的细线将其通过一个定滑轮与钩码相连,用拉力传感器记录小车受到拉力的大小.在水平桌面上相距50.0cm的A、B两点各安装一个速度传感器,记录小车通过A、B时的速度大小.小车中可以放置砝码.

(Ⅰ)实验中木板略微倾斜,这样做目的是___________.
A.是为了使释放小车后,小车能匀加速下滑
B.是为了增大小车下滑的加速度
C.可使得细线拉力做的功等于合力对小车做的功
D.可使得小车在未施加拉力时做匀速直线运动
(Ⅱ)实验主要步骤如下:
①测量__________和拉力传感器的总质量
;把细线的一端固定在拉力传感器上,另一端通过定滑轮与钩码相连;正确连接所需电路.
②将小车停在C点,接通电源,__________,小车在细线拉动下运动,记录细线拉力及小车通过A、B时的速度.
③在小车中增加砝码,或增加钩码个数,重复②的操作.

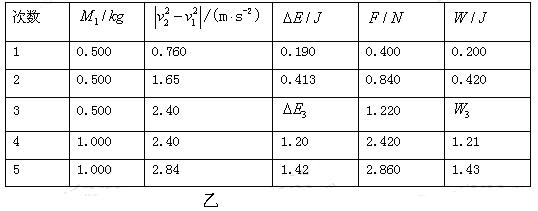

(Ⅲ)下表乙是他们测得的一组数据,其中
是传感器与小车及小车中砝码质量之和,
是两个速度传感器记录速度的平方差,可以据此计算出动能变化量
,
是拉力传感器受到的拉力,
是拉力
在A、B间所做的功.表格中
=_________,
=___________ (结果保留三位有效数字) .
