高考物理试题《导体的伏安特性曲线》考点强化练习(2017年押题版)(一)

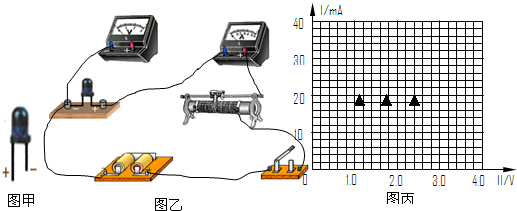

4、简答题 发光二极管在生产和生活中得到了广泛应用.图甲是一种发光二极管的实物图,正常使用时,带“+”号的一端接高电势,带“-”号的一端接低电势.某同学想描绘它的伏安特性曲线,实验测得它两端电压U和通过它电流I的数据如下表所示:
A.电压表(量程0-3V,内阻约10kΩ)?B.电压表(量程0-15V,内阻约25kΩ) C.电流表(量程0-50mA,内阻约50Ω)?D.电流表(量程0-0.6A,内阻约1Ω) E.滑动变阻器(阻值范围0-10Ω,允许最大电流3A) F.电源(电动势6V,内阻不计)?G.开关,导线 该同学做实验时,电压表选用的是______,电流表选用的是______(填选项字母). ?(2)请在图乙中以笔划线代替导线,按实验要求将实物图中的连线补充完整. (3)根据表中数据,在图丙所示的坐标纸中画出该发光二极管的I-U图线. (4)若此发光二极管的最佳工作电流为10mA,现将此发光二极管与电动势为3V、内阻不计的电池组相连,还需串联一个阻值R=______Ω的电阻,才能使它工作在最佳状态?(结果保留三位有效数字). 5、实验题 某同学测绘标有“3V、1.5W”小电珠的电功率随电压变化的图象,要使小电珠两端电压从0连续变化,为了使测量尽可能地准确,除了导线和开关外,可供选择的仪器还有: |
