参考答案：①：根据小灯泡规格“2.0V，0.5A”可知，额定电流为0.5A，所以电流表应选A1；
由额定电压为2.0V可知，电压表应选V2；
小灯泡电阻为R=UI=2.00.5Ω=4Ω，满足RVRx＞RxRA，所以电流表应用外接法；
②：为使电压从零调，滑动变阻器应采用分压式接法，电路图如图所示：

③：根据描点法做出伏安特性曲线如图所示：

故答案为：①A1，V2，外接法
②如图
③如图

本题解析：

本题难度：一般

2、实验题  为测量“12 V? 5 W”的小电珠在不同电压下的功率，给定了以下器材：
电源：12 V，内阻不计；
电流表：量程0～0.6 A、0～3 A，内阻约为0.2 Ω
电压表：量程0～3 V、0～15 V，内阻约为15 kΩ
滑动变阻器：0～20 Ω，允许最大电流1 A；
开关一个，导线若干，实验要求加在小电珠上的电压可从0开始调节.

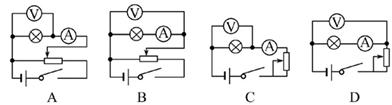

(1)以上四个电路图你认为最合适的是______。（3分）
(2)在本实验中，电流表的量程可选_____。（3分）
(3)某位同学测得小电珠的伏安特性曲线如图所示，某次测量时，电流表读数为0.40 A，此时小电珠的实际功率为_____W。（3分）

参考答案：(1)A? (2)0～0.6 A? (3)2.4

本题解析：(1)C与D电路图不符合电压从0开始调节，小电珠的电阻由于故电流表应采用外接法，应选A.
(2)小电珠的额定电流为,故电流表量程应选择0～0.6 A.
(3)当电流表读数为0.40 A时，由图象可读出电压为6.0 V，故
小电珠实际功率P=0.40×6.0 W="2.4" W.
点评：在选择电路图时，需要根据题目中要求，比如电压从零开始等，仪器的选择是电学实验的一个难点，需要根据仪器的工作电压，电流等等信息判断

本题难度：一般

3、实验题  （12分）在“用电流表和电压表测定电池的电动势和内电阻”的实验中备有如下器材。
A．干电池1节? B．滑动变阻器(0～20Ω)； C．滑动变阻器(0～1kΩ)
D．电压表(0～3V)；E．电流表(0～0.6A)；F．电流表(0～3A)
G．开关、导线若干
⑴其中滑动变阻器应选___? ___，电流表应选_? _____。（只填器材前的序号）
⑵为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。

参考答案：⑴B，E?⑵电路图如图

本题解析：为了测量干电池的电源电动势，可以估测一下，电源电动势E=1.5V，电流表一般选择0.6A量程的，测量时要测量路端电压和干路电流，即如图。
点评：本题考查了闭合电路欧姆定律，如何测量电源电动势E、内阻，通常采用画图的方式，通过求截距以及斜率求电动势以及内阻。

本题难度：简单

4、简答题  热敏电阻是传感电路中常用的电子元件，现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4-5Ω．热敏电阻和温度计插入带塞的试管中，管内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水杯、电源（3V，内阻可忽略）、直流电流表（内阻约lΩ）、直流电压表（内阻约5kΩ）、滑动变阻器（0～20Ω）、电键、导线若干．
（1）为测量误差尽可能小，某同学设计了如下电路图，请根据电路图把实物图用连线代替导线连好．

（2）简要写出完成接线后的主要实验步骤
a、往保温杯中加入热水，稍等读出温度值．
b、______
c、重复a、b测出不同温度下的数据
d、______．

参考答案：（1）由于热敏电阻的温度变化范围要尽可能的大，故热敏电阻要放在不同的水温中，电路的连接要注意先串联再并联，电流要从正接线柱流入电流表和电压表，滑动变阻器下边两个接线柱要全接上，上边只能接一个接线柱．连接如图所示．



（2）完成接线后的主要实验步骤
a、往保温杯中加入热水，稍等读出温度值．
b、调节滑动变阻器，快速测出电流表和电压表的值
c、重复a、b测出不同温度下的数据
d、绘出各测量温度下热敏电阻的伏安特性曲线．
故答案为：（1）如图
（2）调节滑动变阻器，快速测出电流表和电压表的值
绘出各测量温度下热敏电阻的伏安特性曲线

本题解析：

本题难度：一般

5、实验题   用电流表和电压表测电池的电动势和内电阻，提供的器材如图所示

小题1:用实线代表导线把图（甲）所示的实物连接成测量电路．（两节干电池串联作为电源，图中有部分线路已连接好）
小题2:图（乙）中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U—I图线，由此图线求得的电源电动势E =" _" V（结果保留三位有效数字），内电阻r =" _" Ω（结果保留两位有效数字）．

参考答案：
小题1:测量电路如图所示
小题2:按照实验值作出的U—I图线如图所示（2分）；2.97V（2.96~2.98V都给2分，结果未保留三位有效数字的均得0分），0.71Ω（0.68Ω~0.74Ω都给2分，结果未保留两位有效数字的均得0分）

本题解析：（1）根据测电池的电动势和内电阻实验的原理可得出实验的电路图；
（2）测出的路端电压和电流已标出，则用直线将这些点连接即可得出U-I图象；图象与纵坐标的交点为电动势；由闭合电路欧姆定律可求出内电阻．
解：（1）测电动势和内电阻的实验电路中，只需要用电压表测出路端电压，电流表测出电路电流，多测几组即可得出结论；故实验电路如图所示：
（2）将各点用直线连接起来，应让尽量多的点分布在直线上，误差较大的要舍去；由图可知，电源的电动势约为2.96～2.98V；由图可知，当电压为2.6V时，电流为0.5A；则有：E=U+Ir；解得：r==0.74Ω；
点评：本题考查测电动势和内电阻的数据处理及实物图的连接，

本题难度：一般
