1、简答题  在测定一根粗细均匀合金丝Rx的电阻率的实验中，待测合金丝Rx的电阻约为5Ω．提供的仪器有：
A．电压表V（内阻约为10kΩ，量程为3V）
B．电流表A1（内阻约为3Ω，量程为0.6A）
C．电流表A2（内阻约为0.1Ω，量程为3A）
D．滑动变阻器R（阻值为0～5Ω，额定电流为2A）
E．电源E（电动势为5V，内电阻为1Ω）
F．一个开关、若干导线
①要求较准确地测出其阻值，电流表应选______．（填序号）
②某同学根据以上仪器，按图连接实验线路，在实验中发现电流表示数变化范围较窄，现请你用笔在图中画一条线对电路进行修改，使电流表示数的变化范围变宽．
③修改后的电路其测量结果比真实值偏______（填“大”或“小”）．

参考答案：①电路最大电流约为I=ERX+RA+r=55+1+RA＜0.83A，为准确测量，电流表应选B；
②由电路图可知，滑动变阻器采用限流接法，为扩大电流表示数变化范围，滑动变阻器应采用分压接法，电路图如图所示；

③由电路图可知，电流表采用外接法，由于电压表的分流，实验所测电流偏大，由欧姆定律可知，电阻的测量值偏小．
故答案为：①B；②电路图如图所示；③小．

本题解析：

本题难度：简单

2、实验题  (10分）如图是一同学测量某导电液体电阻率的实物连线图.图中均匀的长直玻璃管内径为d，里面充满待测导电液体，玻璃管两端各装有一电极，电极距离为L.

(1) 根据实物连线图在虚线框内画出实验的电路原理图，其中导电液体用电阻Rx表示。
（2）在接通电路前，为保证器材安全滑动变阻器的滑片P应移到最?端（填“左”或“右”）。
在电路调试时，该同学发现：闭合开关S1后，单刀双掷开关S2接到a接点时电压表示数为4.5 V、电流表示数为180μA；单刀双掷开关S2接到b 接点时电压表示数为4.6 V、电流表示数为164μA。正式测量时，为减小实验误差，单刀双掷开关S2应接到?点（填“a”或“b”）。
(3)该同学正确完成实验，测得该段液体的电阻R0，则该导电液体的电阻率的表达式为ρ=?(用R0、L、d等表示).

参考答案：（1）

（2）右，b
（3）

本题解析：电路如图所示

接通电路前为保证电路的安全，应使滑动变阻器接入电路中的电阻最大，即滑片应移到最右端。分别使用内接法和外接法时电流表示数变化大，电压表示数变化小，说明电流表对示数影响较小，即电流表内阻远远小于被测电阻，为减小误差应当采用电流表内接法。故接b端。根据欧姆定律，电阻率公式，及可得电阻率。

本题难度：一般

3、填空题  如图示，为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是 ▲?（填序号“①”、“②”、“③”、“④”）。

① a孔插红表笔
② 表盘刻度是均匀的
③ 用×100Ω挡测量时，若指针指在0Ω附近，则应换用×1 kΩ挡
④ 实验结束后，将表笔拔出，并将选择开关旋至“off ”档或交流最高档

参考答案：?①④?

本题解析：略

本题难度：一般

4、填空题  某人用多用表按正确步骤测量一电阻阻值，选择开关指在“×100”欧姆档，指针指示位置如图所示，则这电阻是?Ω。如果要用这多用表测量一个约200Ω的电阻，为了使测量比较精确，应选的欧姆档是?（填“×10”、“×100”、或“×1K”）。

参考答案：1.2×103；×10

本题解析：如图所示电阻值：12，测量一个约200Ω的电阻阻值较小，应该换用小倍率的，所以应该选欧姆档×10

本题难度：一般

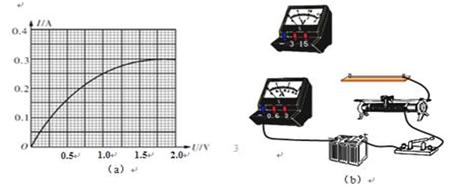

5、实验题  某同学为了研究某压敏电阻的伏安特性，通过实验得到了该压敏电阻的伏安特性曲线如图所示。

①该同学所用蓄电池的电动势为6V，还有导线、开关及以下器材：
电流表有两个量程,分别为量程A(0～3A)和量程B(0～0. 6A)
电压表有两个量程,分别为量程C(0～3V)和量程D(0～15V)
滑动变阻器有两种规格,分别为E(0～10Ω，1.0A)和F(0～200Ω，1.0A)
则电流表选?量程，电压表选?量程,滑动变阻器选?规格．(填代号)
②请在答题卡的方框中画出该实验电路图。

参考答案：（10分）①B? C? E?
②实验电路图：

本题解析：①从图像可以看出，最大电流为0.3A，因此电流表选择B量程，电压表选择15V，测量误差较大，因此选择量程C，滑动变阻器电阻要与电路电阻相当，以便于控制电流大小，因而选择E②为了精确描绘伏安特性曲线，需要多测量几组数据，因此滑动变阻器选择分压连接
点评：本题难度较小，描绘伏安特性曲线需要多测量几组数据，因此滑动变阻器选择分压连接，根据电路中的最大电流和电压选择电表量程

本题难度：简单
