1、实验题  小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（3 V，电阻约为3 kΩ)、电流表（0～0.6 A，电阻约为2Ω)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。

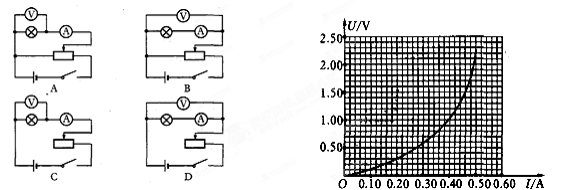

（1）他们应选用图中图所示的?电路进行实验；
（2）根据实验测得数据描绘出如图所示U－I图象，由图分析可知，小灯泡电阻随温度T变化的关系是?。

（3）若用电动势为1.5V、内阻为3Ω的电源直接给小灯泡供电，则该小灯泡的实际功率是?W。（保留两位有效数字）

2、实验题  （1） 将铜片、锌片插入水果中，能制成“水果电池”。某同学采用如图所示的实物图测量水果电池的电动势（E）和内阻（r）。

①实物图的导线连接仅有两处错误，分别是导线_______和导线________。（用“A”～“F”表示）
②更正电路后，改变滑动变阻器的阻值，某同学记录电压表和电流表的读数，经数据处理得到水果电池的电动势E=3.60V、内阻r=32.4Ω。但后来检查发现，该同学上述每次记录的电压和电流的数据分别是仪表实际读数的10倍，则该水果电池的电动势和内阻的测量值应为：E=_______V、r=________Ω。
（2）在如图（a）的电路图中，电源的电动势为3V,内阻未知，R0=4Ω。调节变阻器R1的阻值，使电压表V读数为1.5V后固定R1的阻值不变，然后将电阻R0更换成一只标示“1.5V 0.9W”的小灯泡，若已知小灯泡的伏安曲线如图，则小灯泡的此时实际功率为 ?▲?W，实际功率??额定功率（填“大于”、“小于”或者“等于”）
?

3、选择题  图示是某导体的I-U图线，图中α=45°，下列说法正确的是

A．通过电阻的电流与其两端的电压成正比
B．此导体的电阻R=2Ω
C．I-U图线的斜率表示电阻的倒数，所以电阻R=cot45°=1.0Ω
D．在R两端加6.0V电压时，每秒通过电阻截面的电量是6.0C

4、填空题  若某欧姆表表头的满偏电流为5mA，内装一节干电池电动势为1.5V，那么该欧姆表的内阻为________Ω，待测电阻接入红、黑两表笔之间时，指针偏在满刻度的3/4处，则待测电阻的阻值为________Ω，表盘中值刻度是________．

5、实验题  （12分）电源的电动势和内电阻的测量是高中阶段重要的实验。在某次实验中，实验室可以提供的器材有：

a.待测电池：电动势E（约3V）、内电阻r（约1Ω）
b.电流表：量程500μA，内阻为400Ω
c.电流表：量程1A，内阻约0.2Ω
d.滑动变阻器：阻值0～600Ω，额定电流0.5A
e.滑动变阻器：阻值0～20 Ω，额定电流2.5A
f.定值电阻7600Ω
g.定值电阻600Ω
（1）某实验小组根据实验室提供的器材，设计的实验电路如上图所示，根据实验目的和该电路原理图，电路中电流表A1应选择_______，电流表A2应选择_____，滑动变阻器R1应选择______，定值电阻R2应选择??(请填写器材前的字母)。
（2）根据实验原理图可以写出电源的电动势和电源内阻的关系为?，式中各物理量的意义为?。
