1、实验题  (15分)要测量一只欧姆表的电源电动势，某同学仅利用提供给他的一只量程满足测量要求且内阻约为2－3千欧的电压表完成了测量（不得将电池拆下）.
（1）已知欧姆表刻度盘中央刻度值为20，在测量前应把欧姆表选择开关调至______挡，再将欧姆表红、黑表笔短接，调节_______旋钮，使指针指在___________处.
（2）实验中将欧姆表的两表笔分别接在电压表的两接线柱上，应将红表笔接在电压表的___________接线柱上.
（3）测量时，若电压表的示数为U＝0.90V，欧姆表指针记得的刻度数为N＝30，则欧姆表电源的电动势为_____________V.

参考答案：（1）×100?电阻调零? 0刻度?（2）负?（3）1.5V

本题解析：（1）使用欧姆档测电阻时，当指针指在中间刻度时误差最小，读数最准确，由于中央刻度为20，电阻大约为2000欧，所以档位为×100时指针只在中间左右，调零的步骤为将欧姆表红、黑表笔短接，调节电阻调零旋钮，使指针指在0刻度（2）当用万用表测电压时红表笔接电压表的负接线柱（3）欧姆表指针记得的刻度数为N＝30，可知电压表内阻为3K欧姆，电流为0.3mA，欧姆表刻度盘中央刻度值为20，欧姆表的内部电阻为2K欧姆，所以由闭合电路欧姆定律可知电源电动势为0.3mA×5 K欧姆=1.5V
点评：本题难度较大，要熟记万用表内部结构和使用规范，特别注意中值电阻的意义

本题难度：一般

2、填空题  量程为3V的电压表，其内阻约为3kΩ，现要求测出该电压表内阻的值，并有尽可能高的测量精确度，现有下列器材

参考答案：（1）要求测出该电压表内阻的值，并有尽可能高的测量精确度，故滑动变阻器采用分压接法；
由于电压表的内阻约为3kΩ，所以采用电流表（A1）．
电路图：



（2）实验中应测量的物理量为：电压表示数U及电流表示数I
（3）根据欧姆定律得电压表内阻的测量式为RV=UI．
故答案为：（1）如图
（2）电压表示数U及电流表示数I
（3）RV=UI．

本题解析：

本题难度：一般

3、选择题  不定项选择
如图所示的两方式测量同一个导体的电阻，下列叙述中正确的是（? ）

A．图甲方式测得电阻值偏大
B．图甲方式测得电阻值偏小
C．图乙方式测得电阻值偏大
D．图乙方式测得电阻值偏小

参考答案：BC

本题解析：

本题难度：一般

4、实验题  某同学通过实验研究小灯泡的电压与电流的关系。可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干。

（1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而 ?填“增大”、“减小”或“不变”）；

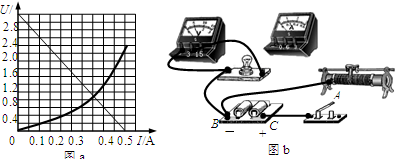

（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）；
（3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是 ?W（本小题若需要作图，可画在图a中）。

参考答案：（1）最大
（2）

（3）0．315W

本题解析：（1）图像的斜率表示电阻的大小，所以可知小灯泡的电阻随电压增大而增大，
（2）

（3）做U-I图像，根据交点可得P=0.315W
点评：连接实物图时，要确定电表的量程；注意滑动变阻器的接法，滑动变阻器接一上一下两个接线柱；注意电表正负接线柱不要接反；

本题难度：简单

5、实验题  (1) (6分)一个物体沿一固定粗糙斜面下滑，下滑过程中物体的机械能将?，物体的内能将??，物体的机械能与内能的总和?。（填“增大”“减小”或“不变”）
(2) (12分)硅光电池是一种可将光能转换为电能的器件，某同学用图12所示的电路探究硅光电池的路端电压U与总电流I的关系，图中R0为定值电阻且阻值大小已知，电压表视为理想电压表．
①请根据图12，将图13中的实验器材连接成实验电路．

②若电压表V2的读数为U0，则I＝________.
③实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U—I曲线a，见图14.由此可知电池内阻________(选填“是”或“不是”)常数，短路电流为______ mA，电动势为________ V.

④实验二：减小实验一中光的强度，重复实验，测得U—I曲线b，见图14.
当滑动变阻器的电阻为某值时，实验一中的路端电压为1.5 V，则实验二中外电路消耗的电功率为________ mW(计算结果保留两位有效数字)

参考答案：(1)减少,增大,不变
(2) ①实验电路如下图所示

②　③不是　0.295(0.293～0.297)　
2.67(2.64～2.70)　 ④0.068(0.060～0.070)

本题解析：(1)略．
(2)根据欧姆定律可知I＝
(3)路端电压U＝E－Ir，若r为常数，则U—I图为一条不过原点的直线，由曲线a可知电池内阻不是常数；当U＝0时的电流为短路电流，约为295 μA＝0.295 mA；当电流I＝0时路端电压等于电源电动势E、约为2.67 V.
(4)实验一中的路端电压为U1＝1.5 V时电路中电流为I1＝0.21 mA，连接a中点(0.21 mA,1.5 V)和坐标原点，此直线为此时对应滑动变阻器阻值的外电路电阻(定值电阻)的U—I图，和图线b的交点为实验二中的路端电压和电路电流，如下图，电流和电压分别为I＝97 μA，U＝0.7 V，则外电路消耗功率为P＝UI＝0.068 mW

本题难度：一般
