1、计算题  如图所示，AB和CD是足够长的平行光滑导轨，其间距为l，导轨平面与水平面的夹角为θ。整个装置处在磁感应强度为B、方向垂直于导轨平面向上的匀强磁场中，AC端连有电阻值为R的电阻。若将一质量M，垂直于导轨的金属棒EF在距BD端s处由静止释放，在EF棒滑至底端前会有加速和匀速两个运动阶段。今用大小为F、方向沿斜面向上的恒力把EF棒从BD位置由静止推至距BD端s处，突然撤去恒力F，棒EF先向上运动，最后又回到BD端。（金属棒、导轨的电阻均不计）求：

（1）EF棒下滑过程中的最大速度；
（2）请描述EF棒自撤去外力F又回到BD端整个过程的运动情况，并计算有多少电能转化成了内能？

2、计算题  （19分）如图所示，s为一电子发射枪，可以连续发射电子束，发射出来的电子初速度可视为0，电子经过平行板A、B之间的加速电场加速后，从O点沿x轴正方向进入xoy平面内，在第一象限内沿x、y轴各放一块平面荧光屏，两屏的交点为O，已知在y>0、0<x<a的范围内有垂直纸面向外的匀强磁场，在y>0、x>a的区域有垂直纸面向里的匀强磁场，大小均为B。已知给平行板AB提供直流电压的电源E可以给平行板AB提供0~U之间的各类数值的电压，现调节电源E的输出电压，从0调到最大值的过程中发现当AB间的电压为时，x轴上开始出现荧光。（不计电子的重力）试求：
（1）当电源输出电压调至和U时，进入磁场的电子运动半径之比r1：r2
（2）两荧光屏上的发光亮线的范围。

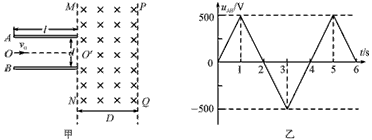

3、计算题  如图甲所示，两平行金属板A、B的板长l＝0.20 m，板间距d＝0.20 m，两金属板间加如图乙所示的交变电压，并在两板间形成交变的匀强电场，忽略其边缘效应。在金属板右侧有一方向垂直于纸面向里的匀强磁场，其左右宽度D＝0.40 m，上下范围足够大，边界MN和PQ均与金属板垂直，匀强磁场的磁感应强度B＝1.0×10－2 T。现从t＝0开始，从两极板左端的中点O处以每秒钟1 000个的速率不停地释放出某种带正电的粒子，这些粒子均以v0＝2.0×105 m/s的速度沿两板间的中线OO′射入电场，已知带电粒子的比荷＝1.0×108 C/kg，粒子的重力和粒子间的相互作用都忽略不计，在粒子通过电场区域的极短时间内极板间的电压可以看作不变。求：
（1）t＝0时刻进入的粒子，经边界MN射入磁场和射出磁场时两点间的距离；
（2）在电压变化的第一个周期内有多少个带电的粒子能进入磁场；
（3）何时由O点进入的带电粒子在磁场中运动的时间最长？最长时间为多少？（π≈3）

4、计算题  如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场。A板带正电荷，B板带等量负电荷，板间电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1。平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线。挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2。CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有不同电荷量、不同速度的正、负带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：

（1）进入匀强磁场B2的带电粒子的速度
（2）能击中绝缘板CD的粒子中，所带电荷量的最大值
（3）绝缘板CD上被带电粒子击中区域的长度

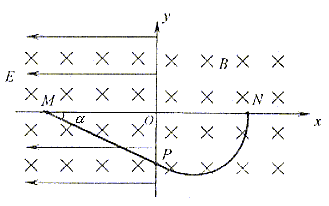

5、简答题  如图所示，坐标系xoy位于竖直平面内，所在空间有沿水平方向垂直于纸面向里的匀强磁场，磁感应强度大小为B，在x<0的空间内还有沿x轴负方向的匀强电场，场强大小为E。一个带正电的油滴经图中x轴上的M点，沿着直线MP做匀速运动，过P点后油滴进入x>0的区域，图中。要使油滴在x>0的区域内做匀速圆周运动，需在该区域内加一个匀强电场。若带电油滴做匀速圆周运动时沿弧垂直于x轴通过了轴上的N点，求：
（1）油滴运动速率的大小；
（2）在x>0的区域内所加电场的场强大小和方向；
（3）油滴从x轴上的M点经P点运动到N点所用的时间。
