1、填空题  用如图所示的实验装置验证机械能守恒定律．实验所用电源为学生电源，输出电压为6V的交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，据此验证机械能守恒定律．
（1）下面列举了该实验的几个操作步骤：
A．按照图示的装置安装器件
B．将打点计时器接到电源的“直流输出”上；
C．用天平测出重锤的质量
D．释放纸带，立即接通电源开关打出一条纸带；
E．测量纸带上某些点间的距离；
F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能
其中没有必要进行的或者操作不当的步骤是______（将其选项对应的字母填在横线处）
（2）在验证机械能守恒定律的实验中，若以v2为纵轴，以h为横轴，根据实验数据绘出v2---h的图象应是______，才能验证机械能守恒定律；v2---h图象的斜率等于______的数值．

2、简答题  （1）现要测定一个额定电压6V、额定功率3W的小灯泡的伏安特性曲线．要求所测电压范围为0V～5.5V．
现有器材：
直流电源E（电动势6V，内阻不计）；
电压表

（量程6V，内阻约为4×104Ω）；
电流表

（量程300mA，内阻约为2Ω）；
电流表

（量程600mA，内阻约为1Ω）；
滑动变阻器R（最大阻值约为30Ω）；
电子键S，导线若干．
①如果既要满足测量要求，又要测量误差较小，应该选用的电流表是______．

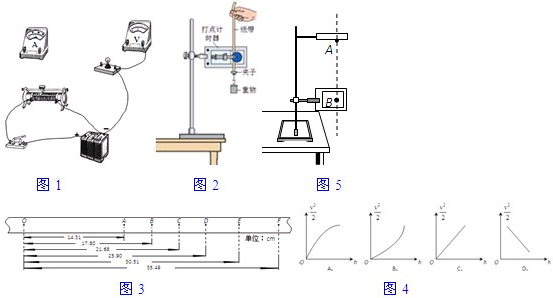

②如图1已经完成部分导线的连接，请你在实物接线图中完成余下导线的连接．
（2）某同学用如图2所示的实验装置验证机械能守恒定律．实验所用的电源为学生电源，输出电压为6V的频率为50Hz交流电和直流电两种．重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．
①他进行了下面几个操作步骤：
A．按照图示的装置安装器件；
B．将打点计时器接到电源的“直流输出”上；
C．用天平测出重锤的质量；
D．先接通电源，后释放纸带，打出一条纸带；
E．测量纸带上某些点间的距离；
F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能．
其中没有必要进行的步骤是______，操作不当的步骤是______．
②他进行正确测量后挑选出一条点迹清晰的纸带进行测量分析．如图3所示．其中O点为起始点，A、B、C、D、E、F为六个计数点．根据以上数据，当打点到B点时重锤的速度______m/s，计算出该对应的

3、填空题  用打点计时器在“验证机械能守恒定律”的实验中，下列物理量中可用工具测量的有? ，通过计算得到的有? 。
A．重锤的质量
B．重力加速度
C．重锤下落的高度
D．与重锤下落高度对应的重锤的瞬时速度

4、实验题  利用图1装置验证机械能守恒定律。
（1）打点计时器应接______________（填“交流”或“直流”）电源。
（2）实验部分步骤如下：
A．按图1装置沿竖直方向固定好打点计时器，把纸带下端挂上重物，穿过打点计时器。
B．将纸带下端靠近打点计时器附近静止，_______________，______________打点计时器在纸带上打下一系列的点。
C．图2为打出的一条纸带，用________________测出A、B、C与起始点O之间的距离分别为h1，h2，h3。

（3）设打点计时器的周期为T，重物质量为m，重力加速度为g，则重物下落到B点时的速度________________。研究纸带从O下落到B过程中增加的动能________________，减少的重力势能_________________。
（4）由于纸带受到的摩擦，实验测得的____________（填“大于”或“小于”）。

5、填空题  在“验证机械能守恒定律”的实验中，
（?l?）下列器材中不必要的是______（只需填字母代号
A．重物?B．纸带?C．天平?D．刻度尺
（?2?）由于打点计时器两限位孔不在同一竖直线上，使纸带通过时受到较大阻力，这样会
导致实验结果mgh______
