1、简答题  （1）电磁打点计时器使用的电流是低压______（填”直流”或”交流”）电源，若电源频率是50Hz，则它每隔______s打一个点．
（2）在“验证力的平行四边形定则”实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的一另一端都有绳套（如图）．实验中需用两个弹簧秤分别勾住绳套，并互成角度地拉像皮条．某同学认为在此过程中必须注意以下几项：其中正确的是______．（填入相应的字母）
A．两根细绳必须等长
B．橡皮条应与两绳夹角的平分线在同一直线上．
C．在使用弹簧秤时要注意使弹簧秤与木板平面平行．

2、填空题  某同学探究“加速度与物体质量、物体受力关系”的实验装置如图所示．质量一定，在探究加速度与力的关系时，进行了精确的测量，记录实验数据如下表．

3、选择题  在物理学发展的长河中，有很多科学家凭借深邃的智慧和艰苦的努力，通过大量实验发现了物理学规律，为物理学大厦的建成作出了贡献，下列相关叙述正确的是
A．牛顿通过大量实验发现了万有引力定律
B．库仑通过大量实验发现了库仑定律
C．伽利略通过大量实验并结合逻辑推理发现了自由落体运动的规律
D．法拉第通过大量实验发现了电流的磁效应

4、简答题  研究物体运动的加速度与物体所受力的关系的实验装置如图甲所示，实验的步骤如下：
①把一端带有定滑轮的长木板放在水平桌面上，使定滑轮伸出桌面．
②把打点计时器固定在长木板没有定滑轮的一端，并把打点计时器连接到电源上．
③把小车放在长木板上并靠近打点计时器的地方，把纸带的一端固定在小车上且让纸带穿过打点计时器．
④细线的一端固定在小车上并跨过定滑轮，另一端悬挂一砝码盘，调整滑轮的高度使滑轮和小车间的细线与长木板平行．
⑤接通打点计时器电源，释放小车，打点计时器在纸带上打下一列小点．
⑥改变砝码盘中砝码的质量，更换纸带，重复上面步骤．
⑦根据纸带上打的点算出每次实验时小车的加速度，把每次实验时砝码和砝码盘的重力记录在相应的纸带上．
⑧以小车的加速度a为纵坐标，细线的拉力F（砝码和砝码盘的总重力）为横坐标，建立坐标系，画出a-F图象得出加速度与力的关系．
（1）上述操作步骤中明显遗漏的步骤是______．
（2）某同学画出的a-F图象如图乙所示，图线不是直线的可能原因是______．
（3）另一位同学将本实验做了改动：每次实验时将小车上的砝码拿下放到砝码盘上，其他操作都与上面一样．那么他画出的a-F图象______（填“是”或“不是”）一条过坐标原点的直线，原因是______．

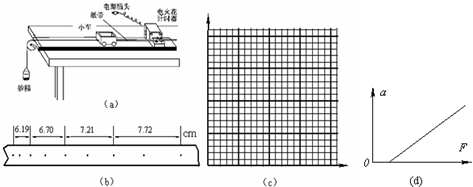

5、填空题  某同学在做“探究加速度a与力F、质量m的关系”实验时，使用了如图（a）所示的实验装置简图．实验中认为细绳对小车拉力F等于砂和砂桶的总重力，小车运动加速度a可用纸带上打出的点求得．

（1）图（b）为某次实验得到的纸带，根据纸带可求出小车的加速度大小为______m/s2．（保留两位有效数字）
（2）在“探究加速度a与质量m的关系”时，保持砂和砂桶质量不变，改变小车质量m，分别得到小车加速度a与质量m的相关数据如下表：
