1、简答题  为测量一只量程已知的电压表内阻，器材如下：
（A）待测电压表V（量程3V，内阻未知）
（B）电流表A（量程3A，内阻0.01Ω）
（C）定值电阻R0（阻值2kΩ，额定电流50mA）
（D）电池组E（电动势小于3V，内阻可忽略）
（E）多用电表
（F）开关S1、S2
（G）导线若干
有一同学利用上述所给的器材，进行如下实验操作：
①用多用电表进行粗测：多用电表电阻挡有三个倍率，分别是×l00Ω、×10Ω和×1Ω．该同学选择×l0Ω倍率，用正确的操作方法测量，发现指针偏转角度太小．为了较准确地进行测量，应选用______倍率．若这时刻度盘上的指针位置如图所示，那么测量结果是______kΩ．

②为了更准确的测出此电压表内阻大小，该同学设计了甲、乙两实验电路．你认为其中较为合理的是______电路．（填“甲”或“乙”），理由是______．
③用你选择的电路进行实验时，需要直接测量的物理量是______．
用上述所测各量表示电压表内阻Rv=______．

2、计算题  如图所示，带等量异种电荷的平行金属板，其间距为d，两板间的电势差为U，极板与水平方向成37°角放置，有一质量为m的带电粒子从下极板上端附近释放，恰好沿水平方向从上极板下端穿过电场，求：
（1）粒子带何种电荷？电量多少？
（2）粒子的加速度多大？粒子射出电场时的速度多大？

3、选择题  在地面附近，存在着一有界电场，边界MN将某空间分成上下两个区域Ⅰ、Ⅱ，在区域Ⅱ中有竖直向上的匀强电场，在区域Ⅰ中离边界某一高度由静止释放一质量为m的带电小球A，如图甲所示，小球运动的v－t图象如图乙所示，已知重力加速度为g，不计空气阻力，则

[? ]
A．在t＝2.5 s时，小球经过边界MN
B．小球受到的重力与电场力之比为3∶5
C．在小球向下运动的整个过程中，重力做的功与电场力做的功大小相等
D．在小球运动的整个过程中，小球的机械能与电势能总和先变大再变小

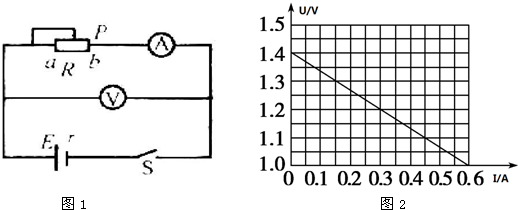

4、简答题  在用电流表和电压表测定电池的电动势和内阻的实验图1中：
（1）移动滑动变阻器的滑动头应特别注意防止______．
（2）现备有以下器材：
A．干电池1个B．滑动变阻器（0～50Ω）C．滑动变阻器（0～1750Ω）D．电压表（0～3V）E．电压表（0～15V）F．电流表（0～0.6A）G．电流表（0～3A）
其中滑动变阻器应选______，电流表应选______，电压表应选______．（填写字母序号即可）
（3）图2是根据实验数据画出的U-I图象．由此可知这个干电池的电动势E=______V，内电阻r=______Ω．

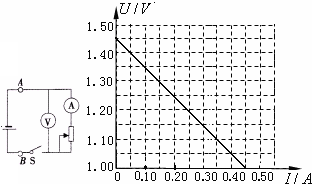

5、简答题  有一电源，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间．实验时根据记录的多组电流表示数I、电压表示数U，画出了如图所示的U-I图线．若电源电动势为E、内电阻为r，则
（1）可从图线上求出电源的电动势E测=______V，内电阻r测=______Ω．
（2）考虑电表内阻的影响，按图示的方式连接所测得的电源电动势为E测______?电源电动势的真实值E真（填“大于”、“等于”、或“小于”）
