1、选择题  如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m，电阻为R0。在金属线框的下方有一匀强磁场区域，MN和PQ是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向垂直于线框平面向里。现使金属线框从MN上方某一

2、计算题  如图甲所示，足够长的光滑U形导轨处在垂直于导轨平面向上的匀强磁场中，其宽度L =1m，所在平面与水平面的夹角为=53o，上端连接一个阻值为R＝0.40 Ω的电阻．今有一质量为m＝0.0５ kg、有效电阻为r＝0.30 Ω的金属杆ab沿框架由静止下滑，并与两导轨始终保持垂直且良好接触，其沿着导轨的下滑距离x与时间t的关系如图乙所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10 m/s2
（忽略ab棒运动过程中对原磁场的影响），试求：

（1）磁感应强度B的大小；
（2）金属杆ab在开始运动的1.5 s内，，通过电阻R的电荷量；
（3）金属棒ab在开始运动的1.5 s内，电阻R上产生的热量。

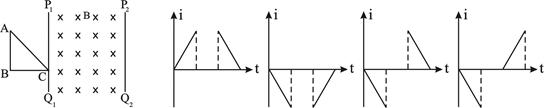

3、选择题  在以P1Q1、P2Q2为边界的区域内有垂直纸面向内的匀强磁场，直角三角形金属导线框ABC位于纸面内，C点在边界P1Q1上，且AB⊥BC，已知AB=BC=L，P1Q1、P2Q2间距为2L。从t=0时刻开始，线框向右匀速穿过磁场区域，以顺时针方向为线框中感应电流i的正方向，则感应电流i随时间t变化的图象是

A          B            C           D

4、选择题  如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L。纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过磁场区域，在t＝0时刻恰好位于图中所示的位置。以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—位移（I—x）关系的是：

5、选择题  右图中两条平行线间存在垂直纸面向里的间距为L的匀强磁场，有一位于纸面内的高也为L的梯形，现令线圈以恒定的速度的垂直于磁场区域边界的方向穿过磁场，取逆时针为感应电流的正方向，则在线圈穿过磁场区域的过程中，感应电流I随时间变化的图像可能是（   ）


A                 B                 C                   D
