1、选择题  如图所示，一个宽度为L的有界匀强磁场区域，方向垂直纸面向里．用粗细均匀的导线制成一边长也为L的正方形闭合线框，现将闭合线框从图示位置垂直于磁场方向匀速拉过磁场区域．下图中能正确反映该过程ab两点电势差随时间变化的图象是（　　）


A                       B                   C                    D

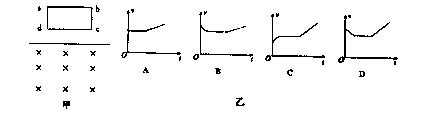

2、选择题  如图甲所示，一个闭合矩形金属线圈abcd从一定高度释放，且在下落过程中线圈平面始终在竖直平面上。在它进入一个有直线边界的足够大的匀强磁场的过程中，取线圈dc边刚进磁场时t一0，则描述其运动情况的图线可能是图乙中的                                            （   ）

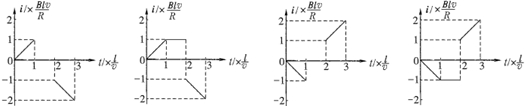

3、选择题  如图所示，宽度为l的有界匀强磁场的方向垂直纸面向里，磁感应强度的大小为B。闭合等腰直角三角形导线框abc位于纸面内，直角边ab水平且长为2l，线框总电阻为R。规定沿abca方向为感应电流的正方向。导线框以速度v匀速向右穿过磁场的过程中，感应电流随时间变化规律的图象是（   ）

A                   B                   C                   D

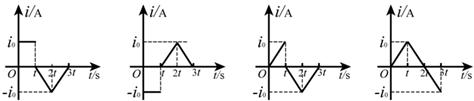

4、选择题  如图所示，一个边长为2L的等腰直角三角形ABC区域内，有垂直纸面向里的匀强磁场，其左侧有一个用金属丝制成的边长为L的正方形线框abcd，线框以水平速度v匀速通过整个匀强磁场区域，设电流逆时针方向为正。则在线框通过磁场的过程中，线框中感应电流i随时间t变化的规律正确的是（    ）


A.               B.               C.              D.

5、选择题  右图中两条平行线间存在垂直纸面向里的间距为L的匀强磁场，有一位于纸面内的高也为L的梯形，现令线圈以恒定的速度的垂直于磁场区域边界的方向穿过磁场，取逆时针为感应电流的正方向，则在线圈穿过磁场区域的过程中，感应电流I随时间变化的图像可能是（   ）


A                 B                 C                   D
