参考答案：（1） 1.702（1.701-1.704?有效数字要求正确） ；（2） （i） AC ； （ii） 导线接在滑动变阻器的滑片上； 电流表内接

本题解析：

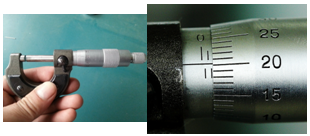

试题分析:1）螺旋测微器的固定刻度为1.5mm，可动刻度为20.2×0.01mm=0.202mm，所以最终读数为1.5mm+0.202mm="1.702" mm．
（2）i、电源由两节干电池组成，电源电动势为3V，电压表选①，故A正确；
电路最大电流约为=0.6A，电流表应选③，故B错误；通电时间过长，电阻丝会发热，影响阻值，故C正确；d值需要在中间和两端都测量，求平均值，故D错误。故选：AC

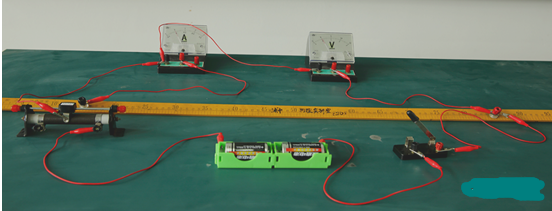

ii、金属丝阻值约为5Ω，电流表内阻为0.05Ω，电压表内阻为10kΩ，电压表内阻远大于金属丝阻值，电流表应采用外接法，导线应接在滑动变阻器接线柱上．

本题难度：一般

3、实验题  如图为“研究电磁感应现象”的实验装置。

(1)将图中所缺的导线补接完整。
(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能现的情况有：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将____________。
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针___________。

参考答案：（1）见解析（2）右偏 左偏

本题解析：（1）电路如图所示。（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，则可知当穿过线圈的磁通量增加时指针右偏，所以将原线圈迅速插入副线圈时，磁通量增加，灵敏电流计指针将右偏。原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，滑动变阻器阻值增大，电流减小，磁通量减小，所以灵敏电流计指针左偏。

本题难度：一般

4、简答题  （1）利用图中装置研究双缝干涉现象时，有下面几种说法：
A．将屏移近双缝，干涉条纹间距变窄
B．将滤光片由蓝色的换成红色的，干涉条纹间距变宽
C．将单缝向双缝移动一小段距离后，干涉条纹间距变宽
D．换一个两缝之间距离较大的双缝，干涉条纹间距变窄
E．去掉滤光片后，干涉现象消失
其中正确的是：______．

（2）现要测量某一电压表

的内阻．给定的器材有：待测电压表

（量程2V，内阻约为4kΩ）；电流表

（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；固定电阻3个：R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干
要求测量时两电表指针偏转均超过其量程的一半．
i．试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图．（要求电路中各器材用题中给定的符号标出．）
ii．电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻RV=______．

参考答案：

（1）A、根据△x=Ldλ可知在其它条件不变的情况下，减小L，条纹间距变窄，故A正确．
B、根据△x=Ldλ可知在其它条件不变的情况下，将滤光片由蓝色的换成红色的，则波长变大，故干涉条纹间距变宽，故B正确．
C、根据△x=Ldλ可知在其它条件不变的情况下，将单缝向双缝移动一小段距离后，即L减小，干涉条纹间距变窄，故C错误．
D、根据△x=Ldλ可知在其它条件不变的情况下，换一个两缝之间距离较大的双缝，即d增大，干涉条纹间距变窄，故D正确．
E、去掉滤光片后，入射光是复合光，而两列光相干的条件是他们的频率相同，故不能发生干涉现象．故E正确．
故选ABDE．
（2）i．根据闭合电路欧姆定律可得E=I（Rg+Rx）
解得I=ERX+Rg=2.4500+Rx＞0.6×10-32
解得RX＜3500Ω
故固定电阻应选R1，实验电路如图所示
ii．流过定值电阻的电流大小为UR1，则流过电压表的电流为I-UR1，故电压表的内阻RV=UI-UR1=UR1IR1-U
故本题的答案为：（1）ABD；（2）i电路如图所示；ii电压表的内阻RV=UR1IR1-U

本题解析：

本题难度：一般

5、实验题  为了测定一节干电池的电动势和内电阻，现准备了下列器材：
A被测干电池（电动势约1.5V，内阻约1.0Ω）
B灵敏电流表G（满偏电流3.0mA，内阻10Ω）
C电流表A（量程0～0.60A，内阻0.10Ω）?
D滑动变阻器R1（0～20Ω，10A）
E滑动变阻器R2（0～100Ω，1A）?
F定值电阻R3=990Ω?
G电键和导线若干
（1）为了能较为准确地进行测量，也为了操作方便，实验中应选用的滑动变阻器是_____。
（2）请在下图矩形框中画出实验电路图。

（3）图为某同学根据正确的电路图作出的I1-I2图线（I1为灵敏电流表G的示数，I2为电流表A的示数），由该图线可得：被测干电池的电动势E =_____V，内电阻r =____Ω。

参考答案：(1)所提供的电流表应选? D? (2)如图所示

(3) 1.47V?在? 0.74--0.78 Ω都算对

本题解析：(1)测量电源电动势只需测出几组路端电压和电流即可，因此滑动变阻器选择限流连接，阻值与电路中阻值相当，以便于控制(2)由于没有电压表，需要由灵敏电流表改装成电压表，电流表内阻与电源内阻相当，因此电流表选择内接(3)图线与纵坐标的交点为电源电动势，图线的斜率为电源内阻，因此电动势为1.47V，斜率为，由此可知内阻为0.78
点评：本题难度较小，明确滑动变阻器连接方式选择限流式，电流表内阻与电源内阻相当，因此选择内接法，测量电源内阻时，注意纵坐标没有从原点开始

本题难度：简单
