1、填空题欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）；
B．电流表（0～3A，内阻0.0125Ω）；
C．电流表（0～0.6A，内阻0.125Ω）；
D．电压表（0～3V，内阻3kΩ）；
E．电压表（0～15V，内阻15kΩ）；
F．滑动变阻器（0～20Ω，额定电流1A）；
G．滑动变阻器（0～1750Ω，额定电流0.3A）；
H．开关、导线
（1）上述器材中应选用的是______（填写各器材的字母代号）
（2）实验电路应采用电流表______接法（填“内”或“外”）

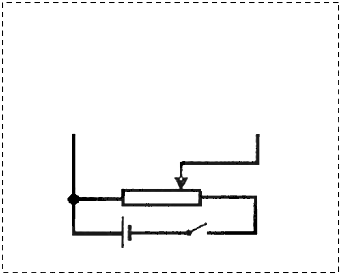

（3）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求在方框内补充画出测量待测金属导线的电阻Rx的原理电路图． 91考试网

2、实验题某同学对一个标称值为“5Ω、1.25W”的定值电阻的阻值是否准确产生了怀疑，准备用伏安法尽可能准确进行测量，现可供使用的器材如下：
A．电流表A1，量程50m A，内阻9Ω
B．电压表V1，量程l5 V，内阻约l5kΩ
C．电压表V2，量程3 V，内阻约3kΩ
D．变阻器R，全电阻约20Ω

E．定值电阻R0=1Ω
F．直流电源E，电动势4.5V，内阻不计
G．开关S、导线若干
（1）上述器材中,最适合的电压表为?（填字母编号）。
（2）答卷中的虚线框内画出测量Rx的电路图。

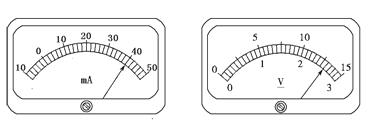

（3）正确连接电路后开始测量，电压表与电流表刻度指针如图示，则被测电阻值为?。

3、实验题一同学用左图所示的电路测量电源的电动势E和内阻r，其中电流表的内阻RA=2Ω。闭合开关，调节滑动变阻器，读出五组U、I数值并在坐标纸上描点如右图所示。
根据坐标纸上描出的点作出U-I图象；

求出电源的电动势E=___________V，内阻r=_____________Ω。

4、实验题在DIS描绘电场等势线的实验中
小题1:电源通过正负电极a、b在导电物质上产生的稳定电流分布模拟了由_________
? _?产生的________?_。
小题2:单选题）在安装实验装置时，正确的做法是?（?）
A．在一块平整木板上依次铺放复写纸、白纸、导电纸
B．导电纸有导电物质的一面应该向上
C．连接电源正负极的电极a、b必须与导电物质保持绝缘
D．连接电极a、b的电源电压为交流4～6V

5、简答题某学生用如图甲所示的器材做“描绘小灯泡的伏安特性曲线”的实验，小灯泡?标有“3V，IW”的字样，电池组电动势为4.5V（内阻不计），滑动变阻器有两种规格：R1标有“10Ω、2A”，R2标有“100Ω、20mA”．测量时要求小灯泡两端的电压从零开始变化，并测多组数据．
①滑动变阻器应选用______．
②开始实验前他的实物接线如图9甲所示．请指出该学生实物接线中的错误有哪些？
a．______；?b．______；
c．______；?d．______
③请就此在图乙中进行正确的连接
