参考答案：①A（2分）? D（2分）? ②分压器接法（1分）?电流表外接（1分）

本题解析：略

本题难度：简单

2、实验题  某同学用如图所示电路来测定电池的电动势和内阻。
①实验开始时，滑片P应位于_________端。(填A或B)
②该同学测得如下表的五组数据。根据数据在答题卷相应图中作出U-I图线，从图象可得电池的电动势E=________V，内阻r=___________Ω。(结果均保留二位小数)。
?

	1	2	3	4	5
U/V	1.37	1.32	1.24	1.10	1.05
I/A	0.12	0.20	0.31	0.50	0.57

参考答案：?A?
? 1.43~1.48均正确? 0.64~0.78均正确

本题解析：①滑动变阻器采用限流接法时，为保证电路安全，闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值由电路图可知，实验开始时，滑片P应位于A端．
②根据实验数据在坐标系中描点，然后用一直线把各点连接起来，作出电源的U-I图象。如下图所示

?图象与纵轴的交点是电源的电动势，图象斜率的绝对值是电源的内阻．由电源的U-I图象可知，电源电动势E=1.45V，
电源内阻r=≈0.69Ω.

本题难度：一般

3、实验题  如图所示，将万用表的选择开关置于“欧姆档”，再将电表的两支表笔与负温度系数的热敏电阻（Rt的阻值随温度的升高而减小，随温度降低而增大）两端相连，这时表针恰好指在刻度盘的正中间．若往Rt上擦一些酒精，表针将向?（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向?（填“左”或“右”）移动。

参考答案：左　右

本题解析：略

本题难度：简单

4、选择题  如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，测光敏电阻时，表针的偏角（自左向右）为θ；现用手掌挡住部分光线，表针的偏角为θ′，则可判断(　　)

A．θ′＝θ
B．θ′<θ
C．θ′>θ
D．不能确定

参考答案：B

本题解析：用手挡住光线，电阻增大，B对

本题难度：简单

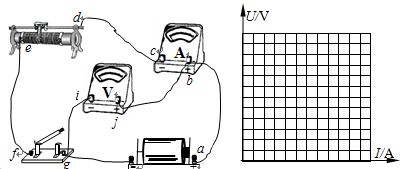

5、实验题  某同学做“测定干电池的电动势和内电阻”的实验，连接好的电路如下图所示。
（1）实验中，他发现，接通电键后，电压表的示数不为零、电流表的示数为零；改变变阻器滑片的位置，电压表的示数不变、电流表的示数仍为零。为了找出上述故障的原因，该同学用多用电表的电压档检查电路：把两表笔分别接b、c，分别接b、d和分别接b、e时，多用电表示数均为零：把两表笔分别接e、f和分别接d、f时，多用电表示数均与电压表示数相同。检查各接线柱处的连接均接触良好。由此推断故障原因应是

（2）故障排除后，测出路端电压U和总电流I的多组数据，见下表，试根据这些数据画出U—I图象，并求出该电池的电动势E = V、内阻r =。

（3）该同学连接的电路有一处不规范，请指出并加以改正：。

参考答案：（1）? ef导线断
（2） 图象如图，1.47（1.46-1.48）、0.85（0.84--086）

（3） 电压表的负接线柱上的导线应接在电键的f接线柱（2分）

本题解析：（1）两表笔分别接b、c，分别接b、d和分别接b、e时，多用电表示数均为零说明be之外有断路，因为把两表笔分别接d、f时，多用电表有示数，说明d、f之间有断路，分别接e、f时，多用电表的示数和d、f时一样，说明此间断路，
（2）图像如图所示

根据闭合回路欧姆定律，将;代入联立方程可得
（3） 电压表的负接线柱上的导线应接在电键的f接线柱

本题难度：一般
