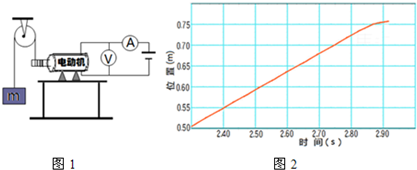

1、简答题  某学生小组使用DIS做“测定电动机效率”实验，实验装置如1图．

（1）用电流传感器和电压传感器（图中电流表和电压表）测量的是电动机______电流电压值（填“输入”或“输出”）
（2）图2是用位移传感器测定重物匀速上升时的位移--时间图线，同时电流传感器和电压传感器的读数基本不变，约为0.14A和3.3V，已知重物质量m=50×10-3kg．则在2.4～2.8s时间段，重物克服重力做功的功率为______W；该电动机的工作效率约为______．

2、实验题  （1）如图为简单欧姆表原理示意图，其中电流表的满偏电流Ig=500μA，内阻Rg＝100Ω，可变电阻R的最大阻值为20KΩ，电池的电动势E=7.5V，内阻r=1.0Ω，图中与接线柱A相连的表笔颜色应是?色。按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=?kΩ。若该欧姆表使用一段时间后，电池电动势不变．内阻变大，但此表仍能调零，按正确使用方法在测上述Rx，其测量结果与原结果相比将?（填“变大”．“变小”或“不变”）。

（2）用多用电表的欧姆档测量阻值约为几十千欧的电阻Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆档调零旋钮。把你认为正确步骤前的字母按合理的顺序填写在横线上:?
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的0刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转S使其尖端对准欧姆档×1k
d．旋转S使其尖端对准欧姆档×100
e．旋转S使其尖端对准交流500V，并拔出两表笔
（3）根据如图所示指针位置，此被测电阻的阻值约为?Ω。

3、简答题  发光晶体二极管是用电器上做指示灯用的一种电子元件．它的电路符号如图（甲）所示，正常使用时，带“+”号的一端接高电势，带“-”的一端接低电势．某同学用实验的方法测得它两端的电压U和通过它的电流I的关系数据如表中所示．

4、实验题  某同学在“研究平抛物体的运动”的实验中，通过描点法画出小球平抛运动的轨迹，并求出小球平抛运动的初速度和抛物线方程。他先调整斜槽轨道使槽口末端水平，然后在方格纸上建立好直角坐标系xOy，将方格纸上的坐标原点O与小球在轨道槽口末端的球心重合，Oy轴与重锤线重合，Ox轴水平（如图甲）。实验中使小球每次都从斜槽同一高度由静止滚下，经过一段水平轨道后抛出。依次均匀下移水平挡板的位置，分别得到小球在挡板上的落点，并在方格纸上标出相应的点迹，再用平滑曲线将方格纸上的点迹连成小球的运动轨迹（如图乙所示）。已知方格边长为L=5cm，重力加速度为g=10m/s2，计算结果取两位有效数字。

（1）小球平抛的初速度v0=?；
（2）小球运动的轨迹方程的表达式为y=?x2。
（3）下列哪些说法是正确的?
A．使斜槽末端的切线保持水平
B．每次使小球从不同的高度滚下
C．钢球与斜槽间的摩擦使实验的误差增大
D．计算V0时，所选择的点应离坐标原点稍远些

5、实验题  （9分）将两个锌、铜等金属电极插入任何一个水果中就可以做成一个水果电池，但日常生活中我们很少用“水果电池”，这是为什么呢？某学习小组的同学准备就此问题进行探究．通过查阅资料知道将锌、铜两电极插入水果中，电动势大约会有1伏多一点．他们找来了一个苹果做实验，用伏特表测其两极时读数为0.75V．但当他们将四个这样的苹果电池串起来给标称值为“3V，0.5A”的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，出现这种现象的原因估计是“苹果电池”的内阻太大，为此进行下一步探究：接着他们用灵敏电流表直接接一个“苹果电池”的两极，测得电流为0.40mA，根据前面用伏特表测得的0.75V电压，由全电路欧姆定律可估算出“苹果电池”内阻：r=E/I=1.9kΩ．与估计一致，为了尽可能准确测量出“苹果电池”的电动势和内阻，他们进入实验室，发现有以下器材：
A．由以上两个“苹果电池”串联的电池组，
B．电压表V（量程0.6V，内阻约1kΩ），
C．电压表V（量程3V，内阻约5kΩ）
D．电流表A（量程为0～0.6mA，内阻约为10Ω），
