1、填空题 如图甲所示为一个灯泡两端的电压与通过的电流的关系曲线,参考这根曲线回答下列问题(不计电流表和电池的内阻).如图乙所示,将两个这样的灯泡并联后再与l 0Ω的定值电阻串联,接在电动势为8V的电源上,求通过电流表的电流为 A,各灯泡的电阻值为 Ω.
2、实验题 绵阳市某高中学校研究性学习小组的同学,用实验室提供的下列器材,探究“小灯泡的伏安特性曲线”,并测定小灯泡的额定功率。
小灯泡上,额定电压6V,额定功率约为3W
电流表A,量程0.6A,内阻约0.5Ω
电压表V,量程3V,内阻5kΩ
滑动变阻器R1,最大阻值20Ω,额定电流1A
滑动变阻器R2,最大阻值2kΩ,额定电流0.5A
定值电阻R3=10kΩ,额定电流0.5A
定值电阻R4=100Ω,额定电流1A?
电源E,电动势10V,内阻很小
开关S,导线若干
(1)该小组的同学认为,由于____________________,实验室提供的电压表V不能满足实验要求。利用现有的实验器材,解决办法是________________________;
(2)实验电路中需要滑动变阻器,应选用_________________________。
3、简答题 (1)图所示的电路,ab、cd、ef、gh四根导线中有一根是断的,其它三根导线及电源、电阻R1、R2、电键S都是好的,为了查出哪根导线断了,在电键S闭合的情况下,某同学准备将多用表的红表笔固定接在电源的正极a,再将黑表笔先后分别依次接b端、d端和f端,并观察多用表的示数,测量前该同学应将多用表调至______(将选项代号的字母填在横线上).
A.欧姆挡?B.直流2.5V挡
C.直流10V挡? D.直流0.5A挡
(2)一只小灯泡,标有“3V?1.5w”字样.现要描绘小灯泡0~3V的伏安特性曲线.实验器材有:
A.最大阻值为10Ω的滑动变阻器
B.电动势为6V、内阻约为1.0Ω的电源
C.量程为0.6A、内阻约为1.0Ω的电流表Al
D.量程为3A、内阻约为0.1Ω的电流表A2
E.量程为3V、内阻约为6kΩ的电压表Vl
F.量程为15V、内阻约为10kΩ的电压表V2
G.开关、导线若干
①电压表应选用______;电流表应选用______.(将选项代号的字母填在横线上)
②在该实验中,设计了如图12所示的四个电路.为了减小误差,应选取的电路是______(将选项代号的字母填在横线上)
③以下是该实验的操作步骤:
A.将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路.
B.调节滑动变阻器触头的位置,保证闭合开关前使变阻器与小灯泡并联部分的阻值最大.
C.闭合开关,记下电流表、电压表的一组示数(U,I),移动变阻器的滑动触头,每移动一次记下一组(U,I)值,共测出12组数据.
D.按所测数据,在坐标纸上描点并将各点用直线段连接起来,得出小灯泡的伏安特性曲线.
指出以上步骤中存在错误或不妥之处:______.
4、简答题 有一只小灯泡,额定电压为6V,额定功率约为3W,请用下列器材测定小灯泡的额定功率:
电流表A:量程0~0.6A、内阻约为0.5Ω
电压表V:量程0~3V、内阻RV=5kΩ
滑动变阻器R:阻值范围0~20Ω、额定电流为1A
定值电阻R0:阻值R0=10kΩ
电源E:电动势约为10V、内阻很小
开关S一个,导线若干
(1)请在虚线框内画出利用本题提供的器材所设计的实验电路图(标注所用器材的符号);
(2)实验中,电压表的示数应调为______V,若此时电流表示数为?0.48A,则小灯泡的额定功率为______W.

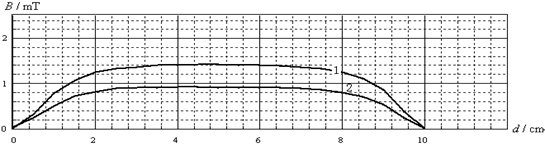

5、实验题 如图为“用DIS研究通电螺线管的磁感应强度”实验装置的示意图,E1和E2是两个电动势不同的电源,且E2>E1。将螺线管接入电源后放置在水平桌面上,调节磁传感器的高度,使磁传感器的探管正好在螺线管的轴线上。正确进行实验操作 后,启动“绘图”功能在显示屏上作出B—d图线。
小题1:某同学第一次实验作出图线1,第二次实验作出图线2,第二次实验得到的
图线与第一次图线不同的原因可能是
A.滑动变阻器的滑动片位置不变,电键S由位置a改接到位置b后测量
B.滑动变阻器的滑动片位置不变,电键S由位置b改接到位置a后测量
C.电键S接在b位置,滑动变阻器的滑动片向右移动一段后测量
D.电键S接在b位置,滑动变阻器的滑动片向左移动一段后测量
