1、实验题  （5分）某同学在做多用电表测电阻的实验中：
?
（1）测量某电阻时，用“×10W”档时发现指针偏转角度过大，他应该换用_____档（填“×1W”或“×100W”），换档后，在测量前先要______________。
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。
若是用A档测量，指针偏转如D，则读数为________；
若是用B档测量，指针偏转如D，则读数为_______；
若是用C档测量，指针偏转如D，则读数为_______。

参考答案：（1）?1?，重新调零?（2）?， 6.4mA ， 32.0 V

本题解析：分析：指针偏角大，应换用小倍率，并重新调零，电阻的读数为示数乘以倍率，电压和电流的读数为格子数乘以每小格表示的数．
解答：解：（1）指针偏角过大，说明待测电阻阻值较小，为了准确要换×1挡，然后重新调零．
（2）若用A挡，是测电阻，读数为13×100=1.3×103Ω
若用B挡，是测电流，读数为32.0×=6.40mA
若用C挡，是测电压，读数为32.0×=32.0V
故答案为：（1）×1，重新调零?（2）1.3×103Ω，6.40mA，32.0?V
点评：本题考查了欧姆表、电压表和电流表的使用和读数，记住其方法即可解决此类题目

本题难度：一般

2、填空题  用伏安法测电阻，可采用如图所示的甲、乙两种接法．如所用电压表内阻为5000Ω，电流表内阻为0.5Ω．
（1）当测量100Ω左右的电阻时，宜采用______电路；
（2）现采用乙电路测量某电阻的阻值时，两电表的读数分别为10V、0.5A，则此电阻的测量值为______Ω，真实值为______Ω．

参考答案：因 R=100Ω＞

本题解析：

本题难度：一般

3、实验题  某同学在用万用表研究光敏电阻特性的实验中，进行了如下步骤



a、首先将万用表的选择开关旋转到ΩX100档，断开表笔，观察表头，发现指针并未指示在左侧Ω处。此时他应该调节?，使指针指示到左侧Ω处。
b、接下去他将两表笔短接，再次观察表头，发现指针并未指示在右侧0Ω处，此时他应该调节?，使指针指示到右侧0Ω处。
c、接下去他将两表笔接触光敏电阻的两端如（图21c）所示，则他读出的读数?光敏电阻此时实际的阻值（填等于、大于或小于）。
d、在测量途中，突然教室的灯熄灭了，图21d所示为灯熄灭前与熄灭后的指针指示，则?（填A或B是灯熄灭后的读数。
e、在实验完成后，他将仪器整理好后打算离开实验室，此时万用表的状态如（图21e）所示，则还需要?。

参考答案：a.A ;? b. C;
c.小于；? d. B；? e.将选择开关旋转到交流电压500档

本题解析：略

本题难度：一般

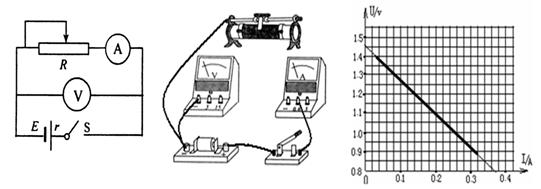

4、实验题  （8分）王同学用如图所示电路测定一节干电池的电动势和内阻。
① 请按该同学电路图15-1，以笔画线代替导线继续完成图15-2的实物连接图?。

② 该同学根据实验数据，在图中作出的路端电压U与电流I的U—I图象，通过该图象可知电源的电动势为?V，电源的内阻为?。（均保留三位有效数字）
③为了方便地对王同学的测量结果进行初步判断，李同学想利用已正确经过机械调零的多用电表对该电池电动势和内阻直接进行粗测，并打算进行以下两个步骤操作：
步骤一：将多用电表选择开关置于直流电压2.5V档，将红、黑表笔分别接触电池的正、负极并粗略测出电池电动势；
步骤二：将多用电表选择开关置于欧姆档（电阻档）×1档，经欧姆调零后，将红、黑表笔分别接触电池的正、负极并粗略测出电池内阻。
针对李同学上述两个粗测步骤，你认为合理的判断是?。
A、步骤一正确，步骤二不正确；? B、两步骤均正确； C、步骤一不正确，步骤二正确。

参考答案：
①

②1.44～1.46V均可，1.70～1.80Ω均可；③A；

本题解析：（1）由于一节电池电动势只有1.5V，故选择3V量程即可，结合电路图连接实物如图所示：

（2）根据闭合电路欧姆定律有，故可知图像的纵截距即电源的电动势1.45V；图线的斜率的绝对值为电源的内阻，求得（合理即可）；（3）多用电表使用时，为保证电表指针正常偏转，应使电流从红色表笔流入、黑色表笔流出，故应将红色表笔接电池正极，直接用电表测电源电动势时选用2.5V量程即可，所以步骤一正确；当作欧姆表使用时，只能测量电阻，不能测量含源电路的电阻，所以步骤二错误，故只有A正确；

本题难度：一般

5、实验题  为了测量一个量程为3V的电压表的内阻RV（约几千欧），可以采用如图所示的电路，

⑴可供选择的实验步骤有：
A．闭合S
B．断开S
C．将电阻箱R0的电阻调到零
D．调节电阻箱R0的电阻，使电压表的指针示数为1.5V，记下此时电阻箱R0的阻值
