1、简答题  用以下器材测量电压表V1的内阻R1（量程为1.5V，内阻1400Ω-1600Ω）：
电源E，电动势约为3V，内阻可忽略；
电压表V2，量程3V；
定值电阻R0，阻值1200Ω；
滑动变阻器R，最大阻值约为20Ω；
单刀单掷开关S，导线若干．

（1）请在图（a）的方框中画出实验电路原理图（原理图中的器件必须要用题中相应的字母标注）．
（2）在（b）图中用笔连线，完成实物图的连接．
（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示R1的表达式为R1=______．

参考答案：（1）将定值电阻与待测电压表串联后与电压表V2并联；
为获得较大的电压条件范围，滑动变阻器采用分压式接法；

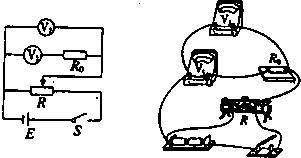

电路图如图所示；



（2）对照电路图连接实物图，如图所示；
（3）定值电阻两端的电压为：U=U2-U1；
故电流为：I=U2-U1R0；
故电压表V1的内电阻为：R1=U1R0U2-U1；
故答案为：（1）如图所示；（2）如图所示；（3）U1R0U2-U1．

本题解析：

本题难度：一般

2、简答题  如图所示为测量电压表内阻r的电路原理图，图中两个固定电阻的阻值均为R，S1、S2是开关，E是电源（内阻可忽略）开关S1保持断开，合上开关S2，此时电压表的读数为U1；在合上开关S1，电压表的读书为U2，电压表的内阻r=______（用U1、U2和R表示）

参考答案：由电路图可知，合上开关S1、S2，只有一个电阻，电阻接在电源两端，电压表测电源电压，电压表的读数变为U2，因此电源电动势E=U2；
由电路图可知，开关S1保持断开，合上开关S2，两电阻串联接在电源两端，电压表测其中一个电阻电压，此时电压表的读数为U1，
此时电路电流I=Ir+IR=U1r+U1R，由欧姆定律得：E=U2=U1+IR，解得：r=U1RU2-2U1
故答案为：r=U1RU2-2U1

本题解析：

本题难度：一般

3、填空题  要测量一长度为L、直径为D的电阻丝的阻值．
（1）用多用电表粗测该段电阻丝的阻值．用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量，发现指针偏转角度太大，这时应将选择旋钮指向欧姆挡“______”位置；调零后测量，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为______Ω．
（2）现在需要进一步精确测量该电阻丝的阻值．实验室备有下列器材：
A．量程为0.6A、内阻为0.5Ω的电流表；
B．量程为3A、内阻为0.1Ω的电流表；
C．量程为3V、内阻为6kΩ的电压表；
D．量程为15V、内阻为30kΩ的电压表；
E．阻值范围为1kΩ的滑动变阻器R1；
F．阻值范围为50Ω的滑动变阻器R2；
G．蓄电池的电动势为6V，内阻很小；
H．开关一个，导线若干．
为使测量结果尽可能准确，电流表应选用______，电压表应选用______，滑动变阻器应选用______．（填仪器的代号）若选择了最合适的器材，采用最恰当的实验电路进行实验测量，电流表的示数是I，电压表的示数是U，则该电阻丝的电阻率ρ=______．

参考答案：（1）欧姆表偏转角度大说明电阻小，而欧姆表指针指在中间附近时，刻度最均匀，误差最小，故应该选择较小的档位×1挡；
读数时用表盘读数乘以倍率，为22Ω；
故答案为：×1，22．
（2）用伏安法测量电阻，考虑到操作方便，滑动变阻器选用F，用分压式接法；
考虑到精确性，电流表选用A，电压表选用C；
根据电阻定律，有
R=ρLS=ρL14πD2
根据欧姆定律，有
R=UI
由上述两式解得
ρ=πD2U4LI
故答案为：A，C，F，πD2U4LI．

本题解析：

本题难度：一般

4、填空题  如图所示为一双量程电压表的示意图.已知电流表G的量程为0~100μA,内阻为600Ω,则图中串联的分压电阻R1=?Ω, R2=?Ω

参考答案：4.94×105?105

本题解析：由串并联规律，得.得.

本题难度：一般

5、实验题  测定电源的电动势和内电阻的实验电路和U-I图像如下:请回答下列问题

（1）在闭合开关之前，为防止电表过载，滑动变阻器的滑动头P应放在 ___处（填a.b）
（2）现备有以下器材：
A．干电池1个?
B．滑动变阻器（0~50Ω ）
C．滑动变阻器（0~1750Ω）
D．电压表（0~3V）
E．电压表（0~15V）
F．电流表（0~0.6A）
G．电流表（0~3A）
H．电键一个，导线若干。
该实验应选择的器材是?。(填字母代号)
（3）图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=__?V，内电阻r=_?_Ω。

参考答案：（1） b?（2）ABDFH?（3）1.5? 1.0

本题解析：（1）在闭合开关之前，为防止电表过载，闭合电路总电阻应该最大，滑动变阻器的滑动头P应放在b处.
（2）滑动变阻器0～1750Ω阻值太大，调节不方便，应选0～50Ω的；一节干电池电动势约为1.5V,用3V量程电压表就可以，15V量程太大；本电路电流不能太大，否则内阻变化很快，所以电流表应选0～0.6A即可。
故选ABDFH
（3）由图象可知，电源电动势为1.5 V，内阻
点评：根据不使电表受损和尽量减小误差的原则选择电表，首先保证流过电流表的电流和加在电压表上的电压均不超过使用量程，然后合理选择量程，务必使指针有较大的偏转(一般要大于满刻度的1/3)，以减小测量误差.

本题难度：一般
