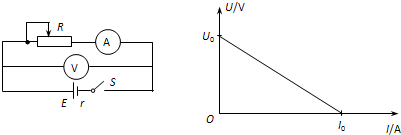

1、填空题  某同学利用如图所示的电路测量电源的电动势和内电阻．他利用测量出来的几组电压和电流值画出了U-I图线．根据图线求出的电源电动势E=______，电源的内电阻r=______．

2、计算题  现测定电子比荷的最精确的方法之一是双电容法。如图所示，在真空管中由阴极K发射的电子，其初速度可忽略不计，此电子被阳极A的电场加速后穿过屏障D1上的小孔，然后依次穿过平行板电容器C1、屏障D2和第二个平行板电容器C2而射到荧光屏E上，阳极A与阴极K间的电势差为U。在电容器C1、C2之间加有频率为f的同步正弦交变电压，选择频率f使电子束在荧光屏上的亮点不发生偏转，且两电容器间的距离为l。试根据以上数据求出电子比荷。

3、选择题  如图，a、b、c、d是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab=cd=L，ad=bc=2L，电场线与矩形所在平面平行．已知a点电势为20V，b点电势为24V，d点电势为12V．一个质子从b点以v0的速度射入此电场，入射方向与bc成45°，一段时间后经过c点．不计质子的重力．下列判断正确的是（　　）
A．c点电势为16V
B．场强的方向由b指向d
C．质子从b运动到c所用的时间为
