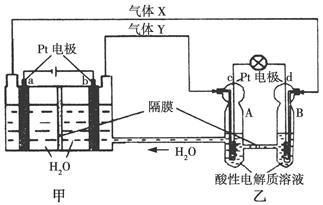

1、选择题  “神舟九号”与“天宫一号”成功对接，是我国载人航天事业发展走向成熟的一个标志。空间实验室“天宫一号”的供电系统为再生氢氧燃料电池（RFC），RFC是一种将水电解技术与氢氧燃料电池技术相结合的可充电电池。如图为RFC工作原理示意图，下列有关说法正确的是（　　）

A．图甲把化学能转化为电能，图乙把电能转化为化学能，水得到了循环使用
B．当有0.1 mol电子转移时，a极产生0.56 L O2（标准状况下）
C．c极上发生的电极反应是O2＋4H＋＋4e－=2H2O
D．图乙中电子从c极流向d极，提供电能

2、填空题  依据氧化还原反应：2Ag+(aq)+Cu(s)=Cu2+(aq)+2Ag(s)设计的原电池如下图，回答下列问题：

（1）电极X的材料是?，电解质溶液Y是?。
（2）银电极为电池的?极。
（3）盐桥中阳离子向?移动（填“左 ”或“右”）。
（4）外电路中电子是从?（填电极材料名称，下同）电极流向?电极。

3、选择题  下列烧杯中盛放的都是稀硫酸，在铜电极上能产生气泡的是
[? ]
A．
B．
C．
D．

4、选择题  关于如图所示装置的叙述，错误的是（　　）
A．电流从锌片经导线流向铜片
B．氢离子在铜表面被还原，产生气泡
C．锌片是负极，其质量逐渐减少
D．溶液中阳离子向铜片方向移动
