3、填空题  某同学在做原电池原理的实验时,有如下实验步骤:
①用导线将灵敏电流计的两端分别与纯净的锌片和铜片相连接(如图1);

②把一块纯净的锌片插入盛有稀硫酸的烧杯中;
③把一块纯净的铜片插入盛有稀硫酸的烧杯中;
④用导线把锌片和铜片连接起来后,再平行地插入盛有稀硫酸的烧杯中(如图2)。
回答下列问题:
(1)实验步骤①中应观察到的现象是　?。
(2)实验步骤②中应观察到的现象是　?。
(3)实验步骤③中应观察到的现象是　?。
(4)实验步骤④中应观察到的现象是　?。
(5)通过实验步骤④该同学头脑中有了一个猜想(或假设),该猜想是　。
(6)为了证实该猜想,该同学又设计了第⑤步实验,请简要画出第⑤步实验的装置示意图。

4、选择题  （08年成都诊断，11）右图中，两电极上发生的电极反应如下：a极：↑，

b极：-2=。则以下说法不正确的是（?）
A．该装置可能是电解池
B．该装置中电解质溶液pH可能等于7
C．a、b可能是同种电极材料
D．该过程中能量的转换一定是化学能转化为电能

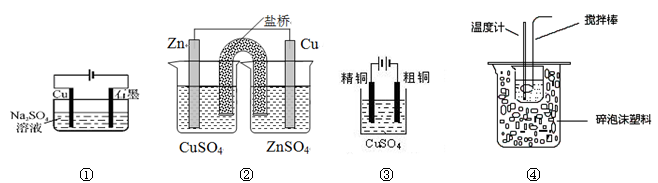

5、选择题  下列实验装置图合理的是

A．装置①所示装置可实现反应：Cu+2H2OCu(OH)2+H2↑
B．装置②能构成锌铜原电池
C．装置③可用于粗铜的电解精炼
D．装置④可用于在实验室测定中和反应的反应热
