1、填空题  （9分）下图是一个甲烷燃料电池工作时的示意图，乙池中的两个电极一个是石墨电极，一个是铁电极，工作时M、N两个电极的质量都不减少，请回答下列问题：

(1)M电极的材料是?，N的电极电极反应式为：?；乙池的总反应式是?，通入甲烷的铂电极上发生的电极反应式为?__________________________?。
(2)在此过程中，乙池中某一电极析出金属银4.32g时，甲池中理论上消耗氧气为??L（标准状况下）；若此时乙池溶液的体积为400mL，则乙池中溶液的H+的浓度为???。

参考答案：（9分）（1）?铁?，? 4 OH- - 4 e-? = O2 ↑ + 2H2O ，
4AgNO3+2H2O?4Ag+ O2↑+4HNO3， CH4-8e-+10OH-= CO32-+7H2O 。
（2）? 0.224 L，? 0.1mol/L?（每空1分）

本题解析：（1）甲是燃料电池，通入甲烷的电极是负极，通入氧气的是正极。所以M是阴极，N是阳极。由于工作时M、N两个电极的质量都不减少，所以M是铁，N是石墨，溶液中OH－放电，所以其电极反应式是4 OH- - 4 e- = O2 ↑ + 2H2O，则乙池中总的反应式是4AgNO3+2H2O?4Ag+ O2↑+4HNO3。由于原电池中电解质溶液显碱性，所以负极的电极反应式是CH4-8e-+10OH-= CO32-+7H2O 。
（2）4.32g银的物质的量是0.04mol，则转移电子是0.04mol。所以根据电子的得失守恒可知，消耗0.01mol氧气，标准状况下的途径是0.224L。根据乙池中的总反应式可知，此时生成硝酸是0.04mol，所以氢离子的浓度是0.04mol÷0.4L＝0.1mol/L。

本题难度：一般

2、选择题  下列装置中导线上有电流通过的是（　　）
A．
B．
C．
D．

参考答案：A．该装置符合原电池的构成条件，能形成原电池，锌作负极，碳作正极，所以导线上有电流通过，故A正确；
B．该装置符合原电池的构成条件，能形成原电池，锌作负极，铜作正极，所以导线上有电流通过，故B正确；
C．该装置符合原电池的构成条件，能形成原电池，铁作负极，碳作正极，所以导线上有电流通过，故C正确；
D．该装置没有形成闭合回路，所以不能构成原电池，导线上没有电流通过，故D错误；
故选ABC．

本题解析：

本题难度：一般

3、选择题  关于如图所示的氢氧燃料电池的说法错误的是（?）

A．电极a是负极
B．电极b上的电极反应为O2＋2H2O＋4e－＝4OH－
C．外电路中电子由电极b流向电极a
D．氢氧燃料电池的优点是高效、对环境友好

参考答案：C

本题解析：原电池中较活泼的金属是负极，失去电子，发生氧化反应。电子经导线传递到正极，所以溶液中的阳离子向正极移动，正极得到电子，发生还原反应。据此可知，在氢氧燃料电池中氢气在负极通入，氧气在正极通入，则选项ABD都是正确的，C不正确，外电路中电子由电极a流向电极b，答案选C。
点评：该题是高考中的常见题型与重要的考点，属于中等难度试题的考查。旨在考查学生灵活运用原电池原理解决实际问题的能力，有利于培养学生的逻辑推理能力和发散思维能力。该题的关键是明确原电池的工作原理，然后结合题意灵活运用。

本题难度：一般

4、实验题  （17分）如右图所示：

（1）将铜棒和铝棒用导线连接后置于盛稀盐酸的烧杯中,看到的现象是?。铝棒做 ?极，该极的电极反应方程式为? _______ 。
（2）如果将盐酸换成NaOH溶液，该电池发生的总反应离子方程式为_________________。
此时铝棒做 ?极，该极的电极反应方程式为?。
（3）如果将盐酸换成浓硝酸溶液，则铝棒做 ?极。

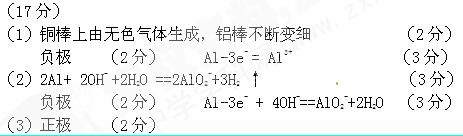

参考答案：

本题解析：略

本题难度：一般

5、选择题  一学生欲通过实验判断X，Y，Z，W四块金属的活泼性，做了如下实验并得结论：当X，Y组成原电池时，Y为负极；当Z，W组成原电池时，W为正极；W能将Y从其盐溶液中置换出来，据此可知它们的活泼性顺序是（　　）
A．Z＞W＞X＞Y
B．X＞Y＞Z＞W
C．X＞Y＞W＞Z
D．Z＞W＞Y＞X

参考答案：当X，Y组成原电池时，Y为负极，说明活泼性Y＞X，当Z，W组成原电池时，W为正极，说明Z做原电池的负极，所以活泼性Z＞W，W能将Y从其盐溶液中置换出来，说明活泼性W＞Y，综上可知金属的活泼性顺序是Z＞W＞Y＞X．
故选D．

本题解析：

本题难度：一般
