1、选择题  下列关于右图所示装置的叙述，不正确的是

A．铁是负极，铁失去电子形成Fe2+进入溶液
B．铁片质量逐渐减少，碳棒上有气泡产生
C．电流由铁片经导线沿外电路流向碳棒
D．该装置总的化学反应为

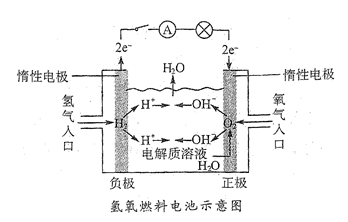

2、填空题  如下图所示，可形成氢氧燃料电池。通常氢氧燃料电池有酸式（当电解质溶液为硫酸时）和碱式[当电解质溶液为NaOH（aq）或KOH（aq）时]两种。试回答下列问题：

（1）酸式电池的电极反应：负极?，正极?；电池总反应：?；电解质溶液pH的变化?（填“变大”“变小”或“不变”）。
（2）碱式电池的电极反应：负极?，正极?；电池总反应：?；电解质溶液pH的变化?（填“变大”“变小”或“不变”）。

3、选择题  将等质量的A，B两份锌粉装入试管中，分别加入过量的稀硫酸，同时向装A份锌粉的试管中加入少量
CuSO4溶液。下图表示产生氢气的体积(V)与时间(t)的关系，其中正确的是
[? ]
A.
B.
C.
D.

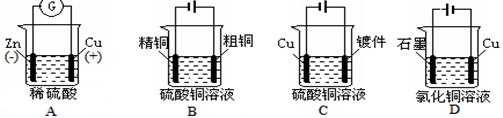

4、选择题  下列图示中关于铜电极的连接错误的是
铜锌原电池?电解精炼铜?镀件上镀铜?电解氯化铜溶液

5、填空题  （12分）近年来北京市汽车拥有量呈较快增长趋势，汽车尾气已成为重要的空气污染物。
（1）汽车内燃机工作时引起反应：N2（g）＋O2（g）2NO（g），是导致汽车尾气中含有NO的原因之一。T℃时，向容积为2 L的密闭容器中充入10molN2与5molO2，达到平衡后NO的物质的量为2mol，则T℃时该反应的平衡常数K=?。（计算结果保留小数点后两位数字）
（2）一定量的NO发生分解的过程中，NO的转化率随时间变化的曲线如图14所示。（已知：）
①反应2NO（g）N2（g）＋O2（g）为（填“吸热”或“放热）?反应。

②一定温度下，能够说明反应2NO（g）N2（g）＋O2（g）已达到平衡的是（填序号）?。
a.容器内的压强不发生变化
b.NO、N2、O2的浓度保持不变
c.NO分解的速率和NO生成的速率相等
d.单位时间内分解4mol NO，同时生成2 mol N2
（3）①当发动机采用稀薄燃烧时，尾气中的主要污染物为NOx，可用CxHy（烃）催化还原NOx消除氮氧化物的污染。
已知：CH4(g)+4NO2(g)=4NO(g)+CO2(g)+2H2O(g)?△H1=-574kJ·mol-1
CH4(g)+4NO(g)=2N2(g)=CO2(g)+2H2O(g)?△H2
CH4(g)+2NO2(g)=N2(g)+CO2(g)+2H2O(g)?△H3=-867kJ·mol-1
△H2=?.
②使用催化剂可以将汽车尾气的主要有害成分一氧化碳（CO）和氮氧化物（NO2）转化为无毒气体，该反应的化学方程式为?。
