说明：本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．第Ⅰ卷1至2页，第Ⅱ卷3至8页．满分100分，考试时间120分钟．

第Ⅰ卷（共5题，每小题4分，共20分）

一、选择题：本题包括5小题，满分20分．每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但选不全的得2分，有选错的得0分．用钢笔或圆珠笔将答案填写在第Ⅱ卷给定的表格内．

1．船在静水中的速度为1m/s，河的宽度恒定，河水靠近岸边的流速为2m/s，河中间的流速为3m/s．不计船调整船头方向所用的时间．以下关于小船过河的说法中正确的是

A．因为船速小于流速，所以船不能到达正对岸

B．船不可能沿同一条直线过河

C．船过河的最短时间与河水的流速无关

D．船过河的最小位移与河水的流速无关

2．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段的时间为t­．若该微粒经过P点时，与一个静止的不带电的微粒碰撞并结合为一个新微粒，最终打到屏MN上．两个微粒所受重力均忽略不计．则新微粒运动的

A．轨迹为pb，至屏幕的时间将小于t

B．轨迹为pc，至屏幕的时间将大于t

C．轨迹为pb，至屏幕的时间将等于t

D．轨迹为pa，至屏幕的时间将大于t

3．如图所示，固定的光滑竖直杆上套着一个滑块，用轻绳系着滑块绕过光滑的定滑轮，以大小恒定的拉力F拉绳，使滑块从A点起由静止开始上升．若从A点上升至B点和从B点上升至C点的过程中拉力F做的功分别为W₁、W₂，滑块经B、C两点时的动能分别为E_KB、E_Kc，图中AB=BC，则一定有

A．W_l>W₂       B．W₁<W₂      C．E_KB>E_KC        D．E_KB<E_KC

4．图中两条平行虚线间存在匀强磁场，虚线间的距离为，磁场方向垂直纸面向里．是位于纸面内的梯形金属线圈，与间的距离也为．时刻，边与磁场区域边界重合（如图）．现令线圈以恒定的速度沿垂直于磁场区域边界的方向穿过磁场区域．取沿的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流随时间变化的图线可能是

A                                           B

C                                   D

5．如图所示，汽缸内有一密闭绝热的具有一定质量的活塞，活塞的上部封闭着气体，下部为真空，活塞与器壁间的摩擦忽略不计．置于真空中的轻弹簧的一端固定于容器的底部，另一端固定在活塞上．开始活塞处于静止状态，此时弹簧的弹性势能为，然后将弹簧压缩用绳扎紧，此时弹簧的弹性势能为(弹簧处于自然长度时的弹性势能为零)．现绳突然断开，弹簧推动活塞向上运动，经过多次往复运动后活塞静止，此时弹簧的弹性势能为，经过此过程

   A．全部转化为气体的内能

   B．一部分转化成活塞的重力势能，其余部分仍为弹簧的弹性势能，且

C．一部分转化成活塞的重力势能，一部分转化为气体的内能，其余部分仍为弹簧的弹性势能，且

D．一部分转化成活塞的重力势能，一部分转化为气体的内能，其余部分仍为弹簧的弹性势能，且

2006年威海市市直高中教师业务水平考试

物     理

学校                姓名                    分数

第Ⅱ卷（共8题，共80分）

二、实验题：本题包括3小题，满分26分．用钢笔或圆珠笔把答案直接填在题中的横线上，

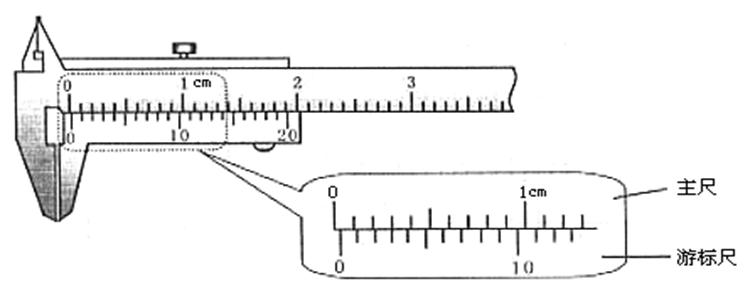

6．（4分）游标为20分度(测量值可准确到0.05 mm)的卡尺示数如图所示，两测脚间狭缝的宽度为__________mm．用激光照射该狭缝，在屏上出现衍射条纹．如果减小狭缝的宽度，衍射条纹的宽度将变____________

7．（16分）某同学用如图所示电路，测绘标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象．

（1）除了导线和开关外，有以下一些器材可供选择：

电流表：A₁(量程100 mA，内阻约2Ω)；  A₂(量程0.6 A，内阻约0.3Ω)；

电压表：V₁(量程5 V，内阻约5kΩ )；    V₂(量程15 V，内阻约15kΩ )；

滑动变阻器：R₁（阻值0～25Ω，额定电流1.0A）；  R₂（阻值0～1000Ω，额定电流0.3A）；

电源：E₁(电动势为1.5V，内阻约为0.2Ω)； E₂(电动势为4V，内阻约为0.04Ω)．

为了调节方便，测量准确，实验中应选用电流表___________，电压表______________，滑动变阻器________________，电源___________________(填器材的符号)

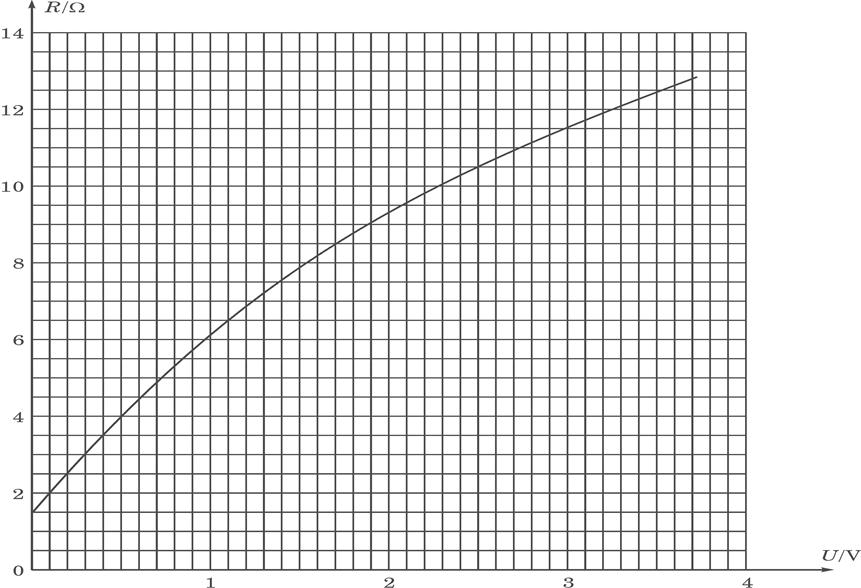

（2）根据实验数据，计算并描绘出R-U的图象如下页图所示．由图象可知，此灯泡在不工作时，灯丝电阻为___________Ω；当所加电压为3.00 V时，灯丝电阻为____________Ω，此时灯泡实际消耗的电功率为___________W．

　　（3）根据R-U图象，可确定小灯泡耗的电功率P与外加电压U的关系．符合该关系的图象是下列图中的__________．

8．（6分）现要测量某一电压表的内阻．给定的器材有：待测电压表V（量程2V，内阻约为4kΩ）；电流表mA（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；固定电阻3个：R₁=15000Ω，R₂=10000Ω，R₃=4000Ω；电键S及导线若干．要求测量时两电表指针偏转均超过其量程的一半．

（1）试按要求从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图．（要求电路中各器材用题中给定的符号标出）

（2）电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻R_V＝______________

三、计算题：本题包括5小题，满分54分．解答应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．

9．(7分)如图所示，一固定在竖直平面内的光滑半圆形轨道ABC，其半径R＝0.5m，轨道在C处与水平地面相切．在C处放一小物块，给它一水平向左的初速度v₀＝5m/s，结果它沿CBA运动，通过A点，最后落在水平地面上的D点，求C、D间的距离s．（取重力加速度g=10m/s²）

10．(10分)如图是一个直径为D的圆柱体，其侧面刻有螺距为h的螺旋形凹槽，槽内有一小球，为使小球能从静止开始自由落下，必须要以多大的加速度来拉缠在圆柱体侧面的绳子? （已知当地的重力加速度为g）

11．（12分）天文学家测得银河系中氦的含量约为25%．有关研究表明，宇宙中氦生成的途径有两条：一是在宇宙诞生后2分钟左右生成的；二是在宇宙演化到恒星诞生后，由恒星内部的氢核聚变反应生成的．

（1）把氢核聚变反应简化为4个氢核()聚变成氦核()，同时放出2个正电子（）和2个中微子（ν₀），请写出该氢核聚变反应的方程，并计算一次反应释放的能量．

（2）研究表明，银河系的年龄约为t=，每秒钟银河系产生的能量约为(即)，现假定该能量全部来自上述氢核聚变反应．试估计算银河系中氦的质量(最后结果保留一位有效数字)

　 （3）根据你的估算结果，对银河系中氦的主要生成途径作出判断．

　　【可能用到的数据：银河系质量为，原子质量单
