1、实验题  发光晶体二极管是用电器上做指示灯用的一种电子元件，它的电路符号如图(a)所示，正常使用时带“+”号的一端接高电势、带“-”号的一端接低电势，某同学用实验方法测得它两端的电压U和通过它的电流I的关系数据如表中所示。

（1）在图(b)中的虚线框内画出该同学的实验电路图。（实验用电压表V：内阻R约为10 kΩ；电流表mA：内阻RmA约为100 Ω；另提供总阻值为50 Ω的滑动变阻器）
（2）在图(c)中的小方格纸上用描点法画出二极管的伏安特性曲线。

（3）若发光二极管的最佳工作电压为2.0 V，而电流是由内阻不计、电动势为3V的供电系统提供的。请根据所画出的伏安特性曲线上的信息，分析应该串联一个阻值多大的电阻再与电源接成闭合电路，才能使二极管工作在最佳状态？（结果保留两位有效数字）

参考答案：（1）
（2）
（3）根据U-I图线可知，当二极管的工作电压为2.0 V时，工作电流约为12 mA，按串联电路的特点知，串联电阻两端的电压应为1.0 V，故串联的电阻为

本题解析：

本题难度：困难

2、填空题  用伏安法测电阻，有如下两种电路连接方式，若采用（a）方式，则测量值______真实值（填大于、等于、小于），若采用（b）方式，则测量值______真实值（填大于、等于、小于）．

参考答案：采用a接法时，电流表与电阻串联，故电流表示数是准确的；而由于电流表的分压而使电压表示数偏大，故由欧姆定律R=UI可得测量值大于真实值；
而b接法中，电压表和电阻直接并联，故电压表示数准确，但由于电压表的分流，而使电流表示数偏大，故由R=UI可知，测量值将小于真实值；
故答案为：大于；小于．

本题解析：

本题难度：简单

3、实验题  在“描绘小电珠伏安特性曲线”的实验中，被测的小电珠为“4V，2 W”。实验室只有以下可供选择的实验器材：
电压表V1（量程6 V ，内阻约20 kΩ）
电压表V2（量程3 V ，内阻约10 kΩ）
电流表A（量程0.6 A ，内阻约1 Ω）
变阻器 R1（0~10 Ω ，1.0 A）
变阻器 R2（0~200 Ω ，0.6 A）
电源E（6V）
开关S及导线若干
①实验中要求测定小电珠在0.4V~4.0 V的范围内，不同电压U时流经它的电流值I ，作出伏安特性曲线。为了顺利完成实验，实验电路中应采用______（分压、限流）法供电，变阻器选用______（填字母代号，下同），电压表选_______；

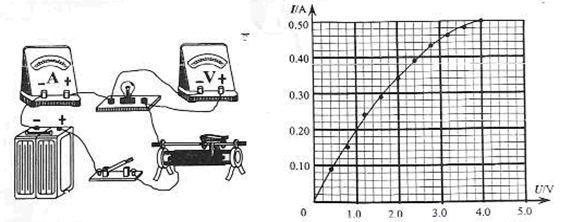

②请将左下图的实物图连接成实验所需的电路，并使变阻器接入电路的阻值有比较恰当的值：

③某同学在实验中读取了如下表的实验数据，且在右上图I—U坐标图中标出了相应的数据点。请你在此坐标图中帮该同学标出纵坐标的标度；画出其伏安特性曲线；求出小电珠两端电压为3.5V时，其阻值R=＿＿＿＿Ω（取两位有效数字）。

参考答案：⑴1.360；⑵①C，F；②图略，见解析；⑶

本题解析：⑴由图示可知，螺旋测微器的读数，即该金属丝的直径为d＝1.360mm
⑵①由所提供的电源电动势E＝6V和待测电阻Rx（约100Ω）可知，流经待测电阻的最大电流为0.06A＝60mA，显然为C表量程50mA的1.2倍，D表量程0.6A的0.1倍，因此为了读数方便和准确应选电流表C表，且可以通过滑线变阻器控制使其电流不超过量程，为了能比较精确地测定待测电阻的阻值，应尽可能多地测量数据，且数据变化范围也应较大，因此滑线变阻器应采用分压式接法，因此选用最大最大阻值较小为15Ω的滑线变阻器F；
②由于待测电阻阻值相对较小，因此应采用电流表的外接法，应从其电路原理图如下图所示。

⑶有题意可知测量另一只待测电阻时，无论用电流表内接还是外接，测量误差较为接近，说明该电阻阻值大小居中，因为电流表或电压表内阻引起的误差相当，由实验步骤可知，当闭合S2，调节变阻器R，使电流表的电流仍为I时，电压表的示数为U1，电压表的示数为U2，说明电流表的电流为I时，电流表分得的电压为UA＝U1－U2，因此在步骤②中，待测电阻两端的电压为Ux＝U－UA＝U＋U2－U1，解得：Rx＝＝

本题难度：一般
