1、实验题  利用如入所示电路，测定电源电动势和小电阻r，已知R1=R2=R3=1Ω，电源内阻不计，当电键K断开时，电压表读数为0.8V；当电键K闭合时，电压表的读数为1V，该电源的电动势和小电阻分别为?V和?Ω。

参考答案：2? 0.5

本题解析：根据题意可知，电键K断开时，为R1和R2串联，根据闭合电路欧姆定律有，
，当电键K闭合时，R1和R3并联然后再跟R2串联，则有，联立可得该电源电动势为2V，小电阻为r=0.5Ω
故答案为：2? 0.5

本题难度：一般

2、计算题

参考答案：
(1)电动势?电阻R3、R2。
（2）若R2是完好的，则Rp一定短路；若RP是完好的，则R2一定断路

本题解析：(1)先将电路简化，R1与r看成一个等效内阻r，=R1+r,则由V1和A1的两组数据可求得电源的电动势；由A2和V1的数据可求出电阻R3；由V2和A1、A2的数据可求出R2。
(2)当发现两电压表的示数相同时，但又不为零，说明V2的示数也是路端电压，即外电路的电压全降在电阻R2上，由此可推断Rp两端电压为零，这样故障的原因可能有两个，若R2是完好的，则Rp一定短路；若RP是完好的，则R2一定断路。

本题难度：一般

3、实验题  （4分）用欧姆表测电阻时，将选择开关置于合适的挡位后，必须先将两表笔短接，调整?旋钮，使指针指在欧姆刻度的“0”处．若选择旋钮在“×100”位置，指针在刻度盘上停留的位置如图所示，所测量电阻的值为?．

参考答案：欧姆调零（2分）? 3200（2分）

本题解析：每次换挡时都要进行欧姆表的调零，阻值为32×100=3200
点评：本题难度较小，明确欧姆表使用或每次换挡后要进行调零

本题难度：一般

4、简答题  用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示，让伏特表一端接在电路上a点，另一端先后接到b点和c点．注意观察两个电表的示数，若安培表的示数有显著变化，则待测电阻的阻值跟______表的内阻可比拟，伏特表的两端应接在a和______点．若伏特表的示数有显著变化，则待测电阻的阻值跟______表的内阻可比拟，伏特表应接在a和______两点．

参考答案：当伏特表分别接在b、c之间，若安培表示数变化明显，说明伏特表的分流作用较大，即说明伏特表的内阻不是很大，则待测电阻的阻值跟伏特表的内阻可比拟，（当伏特表内阻越大时安培表外接法测量越准确），所以应用安培表内接法，即伏特表的两端应接在a和c之间；若伏特表示数变化明显，说明安培表的分压作用较明显，即安培表的内阻与待测电阻可比拟，（安培表内阻越小时安培表的内接法越精确），所以应用安培表的外接法，即伏特表应接在a、b之间．
故答案为：伏特，c，安培，b

本题解析：

本题难度：一般

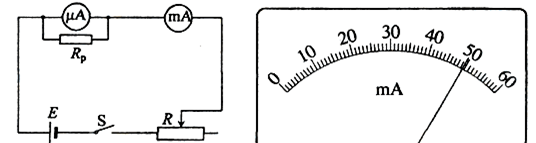

5、实验题  下图是改装并校准电流表的电路图，已知?A的量程为Ig=600μA，内阻为Rg，mA是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。
（1）左图中分流电阻Rp的阻值为_______。

（2）在电表改装成后的某次校准测量中，电流表的示数如上图所示，由此读出流过电流表的电流为_______mA。此时流过分流电阻Rp的电流为________ mA（保留一位小数）

参考答案：（1）?（2）49.5?（3）49.0

本题解析：：（1）由于Rg和Rp并联，由IgRg=IRRp和I=Ig+IR?得：RP=．
（2）由图2知流过a电流表的电流I’为49.5mA；设此时流过表头的电流为I’g，流过RP的电流为I’R，
∵加在表头和Rp上的电压相等，故有I’gRg=I′RRp…①
I’=（I’g+I’R）…②；
由①②联立得：I’R=49.005mA≈49.0mA
点评：由该题可看出，解决此类问题要充分理解电表改装原理，电路的分压分流原理．

本题难度：简单
