1、实验题 在小灯泡伏安特性曲线的实验中，用电压表、电流表、滑动变阻器、直流电源和一只灯泡组成一电路，得到几组实验数据，绘出灯泡的I—U图象如图（1）中实线所示。
（1）灯泡两端电压由3V变为6V时，其电阻改变了?Ω。
（2）为完成该实验，请用笔连线代替导线， 将图（2）中实物连接起来。要求滑动变阻器的滑动触头从左向右滑动时，灯泡两端的电压从0开始逐渐增大。已知电流表内阻很小，忽略不计。
参考答案：：（1）100Ω?（2）见解析
本题解析：：（1）灯泡两端电压3V时，
；灯泡两端电压6V时，
，所以?R=R2-R1=100Ω．
（2）
点评：（1）小灯泡电阻随温度升高而增大，所以电阻只能时某一电流值时的电阻
（2）描绘小灯泡伏安特性曲线试验中，灯泡两端的电压从0开始，所以要用分压电路，由于电流表内阻忽略，电流表可以内接。
本题难度：一般
2、选择题 在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不卸元件的情况下能够测出待测电阻Rx阻值的电路是（ ? ）
A．
B．
C．
D．
参考答案：ABD
本题解析：
本题难度：一般
3、实验题 （18分）（1）（6分）下图为同一个打点计时器打出的四条长度相同的纸带，则
下面判断正确的是 ____________( 填选项前的字母)
A．甲纸带加速度最大? B．乙纸带加速度最大
C．丁纸带平均速度最小? D．丙纸带平均速度最大
（2）（12分）利用如图甲所示的电路测定电源的电动势和内电阻，提供的器材为:
（A）干电池两节，每节电池的电动势约为1.5V，内阻未知
（B）直流电压表V1、V2，内阻很大
（C）直流电流表A，内阻可忽略不计
（D）定值电阻R0，阻值未知，但不小于5W
（E）滑动变阻器
（F）导线和开关
①甲同学利用该电路完成实验时，由于某根导线发生断路故障，因此只记录了一个电压表和电流表的示数，如下表所示：
U/V
| 2.62
| 2.48
| 2.34
| 2.20
| 2.06
| 1.92
|
I/A
| 0.08
| 0.12
| 0.19
| 0.20
| 0.24
| 0.28
|

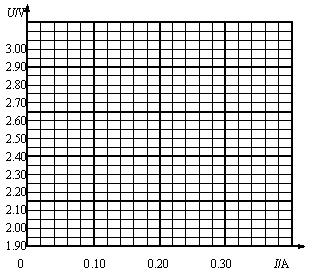

试利用表格中的数据作出U-I图，由图像可知，该同学测得两节干电池总的电动势值为__________V，内阻为__________W（均保留2位有效数字）。由计算得到的数据可以判断能够正确示数的电压表应为表__________（选填“V1”或“V2”）
②乙同学在找出断路的导线并调换好的导线后，连接好原电路继续实验，实验时用U1、U2、I分别表示电表V1、V2、A的读数，并将滑动变阻器的滑片移动到不同位置，记录了U1、U2、I的一系列值。他在同一坐标纸上分别作出U1-I、U2-I图线，则所做的直线斜率较大的图线是 ________________（填U1-I或U2-I）。定值电阻R0的计算表达式是R0=________________（用测得的物理量表示）。
参考答案：（1）BC（2）①2.9，3.5，V1（各2分）?②U2-I、
（各3分）
本题解析：略
本题难度：一般
4、简答题 （1）在“测定玻璃的折射率”实验中，某同学经正确的操作，插好了4枚大头针P1、P2和P3、P4，如图所示．
①在坐标线上画出完整的光路图，并标出入射角θ1和折射角θ2；
②对你画出的光路图进行测量，求出该玻璃的折射率n=______（结果保留2位有效数字）．
（2）某学习小组探究电学元件的伏安特性曲线．
①甲同学要描绘一个标有“3.6V，1.2W”的小灯泡的伏安特性曲线，除了导线和开关外，还有下列器材可供选择：
电压表V（量程5V，内阻约为5kΩ）
直流电源E（电动势4.5V，内阻不计）
电流表A1（量程350mA，内阻约为1Ω）
电流表A2（量程150mA，内阻约为2Ω）
滑动变阻器R1（阻值0～200Ω）
滑动变阻器R2（阻值0～10Ω）
实验中电流表应选______，滑动变阻器应选______；（填写器材代号）

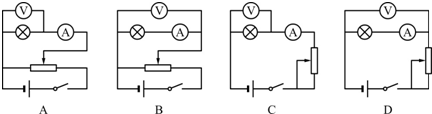

以下的四个电路中应选用______进行实验．

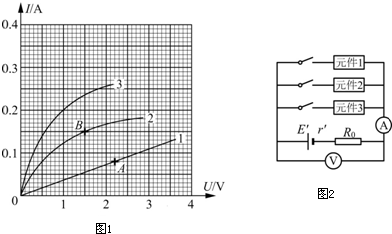

②乙同学利用甲同学的电路分别描绘了三个电学元件的伏安特性曲线，如图3所示．然后他用图4所示的电路给三个元件分别供电，并测出给元件1和元件2供电时的电流和电压值，分别标在图3上，它们是A点和B点．已知R0=9.0Ω，则该电源的电动势EE′=______V，内电阻r′=______Ω．这个电源给元件3供电时，元件3的电功率P=______W．
参考答案：（1）光路图如图所示．入射角的正弦sinθ1≈
本题解析：
本题难度：一般
5、实验题 （9分）采用伏安法测量电源电动势E和内阻r时，由于电表因素带来了实验的系统误差。某研究性学习小组对此进行探究实验，设计出如图所示的测量电源电动势E和内电阻r的电路，E′是辅助电源，A、B两点间有一灵敏电流计G。
（1）请你补充实验步骤：
①闭合开关S1、S2，调节R和R′使得灵敏电流计G的示数为零，这时，A、B两点的电势φA、φB的关系是φA?φB（选填“＞”、“＜”或“﹦”），读出电流表和电压表的示数I1和U1，其中I1___（选填“＞”、“＜”或“﹦”）通过电源E的电流。
②改变滑动变阻器R、R′的阻值，重新使得?，读出?。
（2）由上述步骤中测出的物理量，可以得出电动势E表达式为_____、内电阻r的表达式?。
（3）该实验中E测____E真（选填“＞”、“＜”或“﹦”），r测___ r真（选填“＞”、“＜”或“﹦”）。
参考答案：（1） ①﹦? ﹦ ② 灵敏电流计示数为零? I2和U2（2）
?
?
（3）﹦?﹦
本题解析：（1）①因灵敏电流计G的示数为零，故φA=φB；电流表串联在干路中，读数等于通过电源的电流；②改变滑动变阻器R、R′的阻值，重新使得灵敏电流计示数为零，读出I2和U2
（2）根据闭合电路的欧姆定律：
，
，联立解得?，
（3）本实验通过调整使得电流计读数为零，AB间的等效电阻为零，从而消除电表内阻的影响，故本实验电动势测量值等于真实值，内阻测量值等于真实值。
本题难度：简单
